Dissolver DISPERMAT® SC4
Vielseitig einsetzbarer Produktionsdissolver für Behälter bis 750 Liter.
- Leistung
- 15 – 22 kW
- Produkt
- 30 – 600 Liter
- Steuerung
- CN / C / SC / SPS
Beschreibung
Produktionsdissolver DISPERMAT® SC4
Der Dissolver DISPERMAT® SC4 ist ein vielseitig einsetzbarer Produktionsdissolver für Produktmengen von 30 bis 600 Liter. Der Dissolver ist für Behältergrößen von bis zu 750 Liter lieferbar.
Optional kann der Dissolver mit einem großen Spektrum an wechselbaren Zubehörsystemen ausgestattet werden. Die innovative, modular aufgebaute Dispergiermaschine ermöglicht die Durchführung unterschiedlicher Rühr-, Dispergier- und Mahlprozesse. Das patentierte Wechselsystem erlaubt den wahlweisen Einsatz eines Rotor-Stator-Systems, eines Dissolvers oder einer Korbmühle.

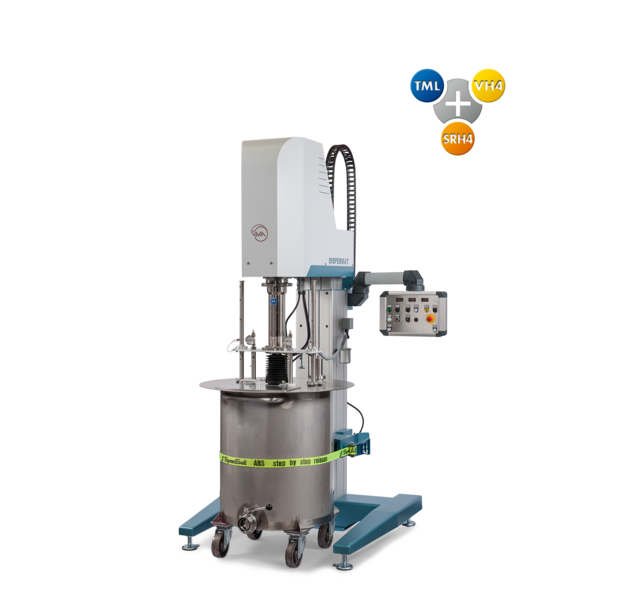

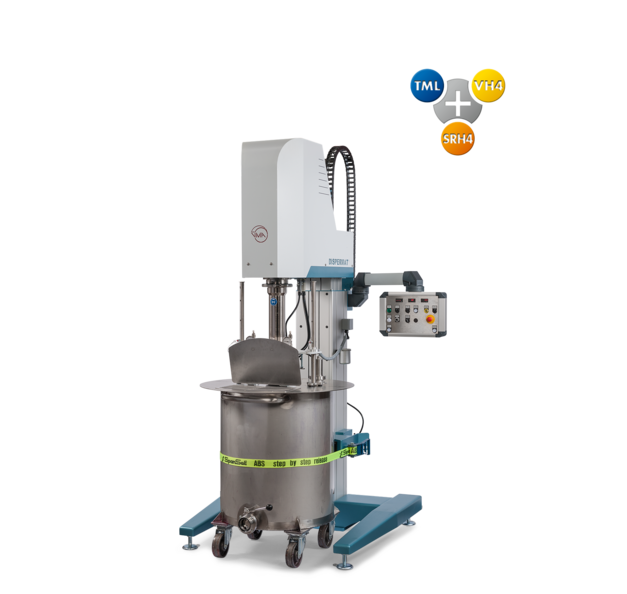

Der Dissolver DISPERMAT® SC4 verfügt über einen angebauten Deckel:
Der stabile Deckel des DISPERMAT® SC4 erlaubt eine einfache Höhenverstellung der Welle auch während des Dispergierprozesses. Der Deckel liegt bei dem Dispergierprozess sicher auf dem Behälterrand auf. Der Deckel ist serienmäßig mit einem Produktzugabesystem ausgestattet. Optional sind diverse Behälterdeckelaufbauten wie eine LED-Beleuchtung, eine PT100-Temperaturkontrolle, ein Liquifant Füllstandssensor (auch in ATEX), oder Schaugläser und verschiedene Einfülltrichter lieferbar.
Der Produktionsdissolver DISPERMAT® SC4 ist mit dem Kompaktstativ H4 ausgestattet:
Der DISPERMAT® SC4 verfügt über ein innovatives Teleskopstativ mit integrierter elektrischer Höhenverstellung. Die kompakte Maschine kann direkt in einem Industrieboden verankert werden. Alternativ ist jedoch auch ein entsprechender Stativfuss verfügbar. An den Außenflächen der Säule befindet sich ein praktisches Nutsystem. Hier können am DISPERMAT® SC4 leicht und sicher diverse Zubehörsysteme angebracht werden.
Durch den Einsatz unseres DISPERSAFE® Sicherheitsmoduls erlaubt der DISPERMAT® SC4 die komfortable Verwendung variabler Behältergrößen ohne ein Einstellen von Endschaltern oder mechanischen Vorrichtungen. Die in der EN ISO 13849-1 definierten Anforderungen an die Funktionale Sicherheit müssen mit umfassenden Sicherheitseinrichtungen in den Maschinen angewendet werden.
Anwendungsgebiete für den Dissolver DISPERMAT® SC4
- Farben und Lacke
- Kunststoffe
- Bauchemie
- Klebstoffe
- Beschichtungen
- Pharmazie und Kosmetik
- Keramik, usw.
Produkthighlights Dissolver DISPERMAT® SC4
<p>ADAPTIERBARE SYSTEME<br /> Flexibel. Leistungsstark. Innovativ.</p>
<p>ELEKTRISCH<br /> einfachste Handhabung, funktionales Design</p>
<p>MRL 2006/42/EG<br /> integrierte Sicherheitstechnologie</p>
<p>PROZESSKONTROLLE<br /> reproduzierbarer Dispergiererfolg</p>
<p>DREHZAHLVERSTELLUNG<br /> mit Drehimpulsgeber</p>
<p>TÜV ZERTIFIZIERTES<br /> Sicherheitsmodul [EN ISO 13849-1]</p>
<p>SOFTWARE<br /> Dokumentation, Forschung und QS</p>
<p>SEIT 1972<br /> hohe Qualität und langlebige Technik</p>
Leistungsmerkmale
| DISPERMAT® Typ | Leistung kW | Drehzahl min-1 | Drehmoment Nm | Produkt Liter | Behälter Liter |
|---|---|---|---|---|---|
| Dissolver DISPERMAT® SC4-15 | 15 | 100 - 2200 | 101 / 148 | 30 - 600 | 75 - 750 |
| Dissolver DISPERMAT® SC4-22 | 22 | 100 - 2200 | 143 / 215 | 30 - 600 | 75 - 750 |
| DISPERMAT® SC4 Stativ H4 | |
|---|---|
| Abmessungen B x H x T | 140 x 375 x 170 cm |
| Höhenverstellung | elektrisch |
| Behältergröße | 75 ‒ 750 Liter |
| Behälterspannbereich | Ø 44 ‒ 100 cm |
| Behälterhöhe | 50 ‒ 130 cm |
| Gewicht | 1000 kg |
Prozesskontrolle
Der Produktionsdissolver DISPERMAT® SC4 kann mit verschiedenen Steuerungstechnologien ausgestattet werden.
CN Technologie
DISPERWHEEL® Drehzahlverstellung
Stufenlose Drehzahlverstellung mit Drehimpulsgeber
Digitalanzeigen
Digitalanzeigen für Drehzahl, Timer, Drehmoment, Produkttemperatur, Höhe des Dispergierwerkzeuges und Sicherheitseinrichtung
Timer
Timerfunktion mit Anzeige der vorgewählten sowie der bereits abgelaufenen Dispergierzeit, timer–gesteuertes Umschalten auf zweite Drehzahl
Abschaltwerte
Temperaturabschaltung
Höhenverstellung
Steuerung der komfortablen Höhenverstellung des Antriebsmotors über die Folientastatur.
DISPERSAFE®
TÜV zertifiziertes Sicherheitsmodul zur komfortablen Verwendung variabler Behältergrößen ohne Endschalter oder mechanische Vorrichtungen. mehr …
Höhenmessung
Individuell einstellbarer Arbeitsbereich vom kleinsten bis zum größten Behälter (H1, H2, HA)
Folientastatur
Die spritzwassergeschützte und lösemittelfeste Folientastatur ermöglicht eine besonders komfortable Bedienung.
C Technologie
DISPERWHEEL® Drehzahlverstellung
Stufenlose Drehzahlverstellung mit Drehimpulsgeber
Großes Farbdisplay
Anzeigen für Drehzahl, Drehmoment, Leistungseintrag, Produkttemperatur, Timer, Umfangsgeschwindigkeit und Höhe des Dispergierwerkzeuges
Reproduzierbarkeit
Dispergierverfahren: konstante Drehzahl und konstanter Leistungseintrag für optimale Reproduzierbarkeit der Dispergierversuche, Temperaturdispergierung
Datenaufzeichnung
Speicherung der Prozessparameter mit grafischer Darstellung
Abschaltwerte
Abschaltfunktion für die Parameter Temperatur, Drehzahl, Drehmoment und Leistung
Datenbank
100 individuell einstellbare PRESET Datensätze für: H1,H2, Drehzahl, Timer, Abschaltwerte, Rampenfunktion, etc.
DISPERSAFE®
TÜV zertifiziertes Sicherheitsmodul zur komfortablen Verwendung variabler Behältergrößen ohne Endschalter oder mechanische Vorrichtungen. mehr …
Leistungsabgleich
Abgleich der Leerlaufleistung zur Ermittlung des tatsächlichen Leistungseintrags
Höhenmessung
Individuell einstellbarer Arbeitsbereich vom kleinsten bis zum größten Behälter
Konnektivität
USB (Wi-Fi, LAN voraussichtlich 2022)
WINDISP© 7
Datenschnittstelle für die Software WINDISP© 7 zur Dokumentation, Analyse, Forschung, Entwicklung und Qualitätskontrolle
SC Technologie
Drehzahlverstellung:
stufenlose Drehzahlverstellung
Digitalanzeigen:
für Drehzahl, Ampere und Produkttemperatur (optional)
Höhenverstellung:
komfortable Höhenverstellung des Antriebsmotors
Tasten und Schalter für:
Power, Start, Stop und NOT-AUS
SPS Technologie
Die Dissolver, Perlmühlen und Korbmühlen DISPERMAT® und TORUSMILL® können auch mit der SPS-Steuerung ausgestattet werden. Das Grafikdisplay erlaubt die Anzeige der Betriebsparameter wie Drehzahl Leistungseintrag, Umfangsgeschwindigkeit des Dispergierwerkzeuges, Drehmoment und Produkttemperatur. Die Kombination aus einem Grafikdisplay und der standardisierten SPS-Steuerung ermöglicht jederzeit eine Erweiterung sowie Anpassung des Steuerungssystems an weitere verfahrenstechnische Applikationen.
Adaptierbare Systeme
Flexibel. Leistungsstark. Innovativ.

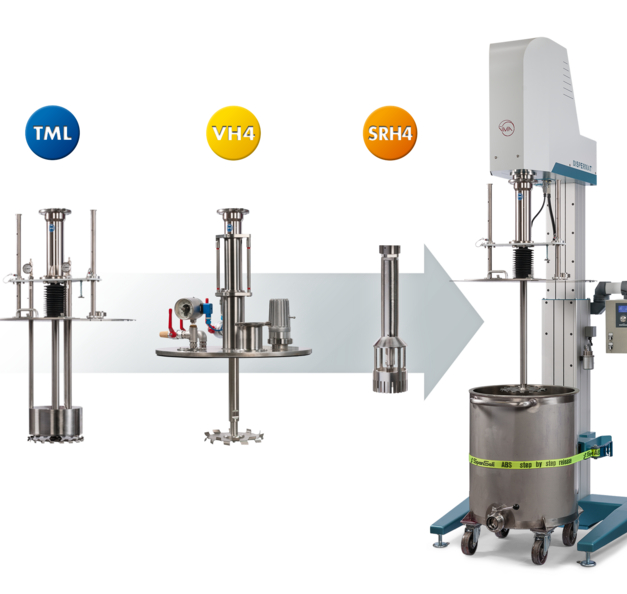

Innovation made in Germany: Der Dissolver DISPERMAT® SC4 kann mit den adaptierbaren Dispergier- und Feinmahlsystemen zusätzlich als Korbmühle TORUSMILL® TML100/250, Vakuum-Dispergiersystem VH4 und Rotor-Stator Homogenisator SRH4 eingesetzt werden.

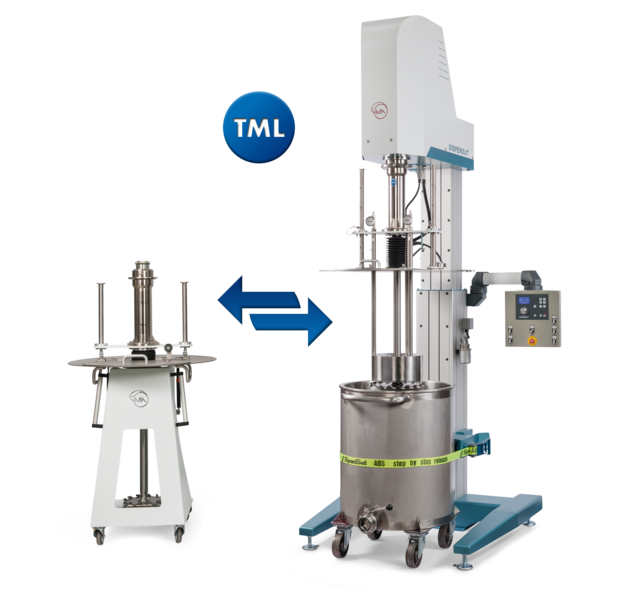

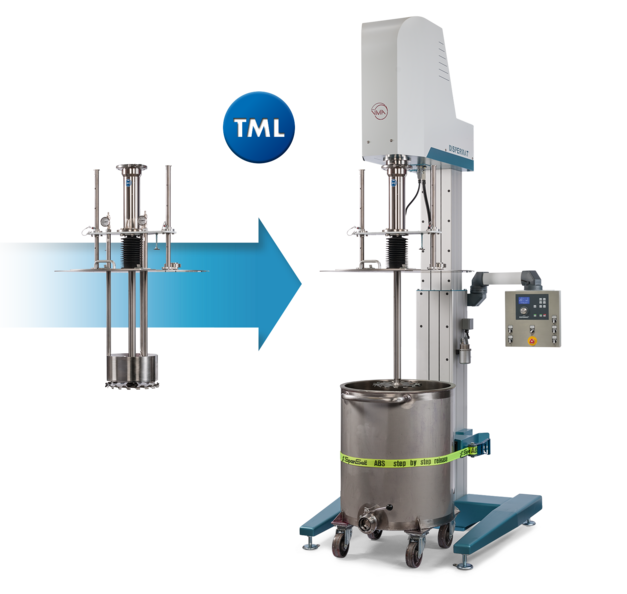

Korbmühle TORUSMILL® TML100/250
Adaptierbare Korbmühle für DISPERMAT® Produktionsdissolver
Extrem schneller Chargen- und Systemwechsel in der Produktion mit der hocheffizienten Tauchmühle TORUSMILL® TML.
Korbmühle TORUSMILL® TML100/250

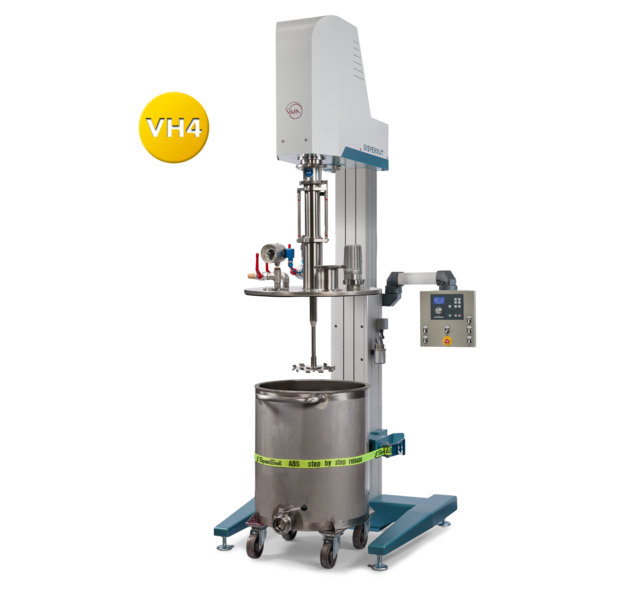

Vakuum-Dispergiersystem VH4
Adaptierbares Vakuumsystem für DISPERMAT® Produktionsdissolver
Das Vakuum-Dispergiersystem VH4 erlaubt die Durchführung von Dispergierprozessen in einem vollständig geschlossenen System unter Vakuum.
Vakuum-Dispergiersystem VH4

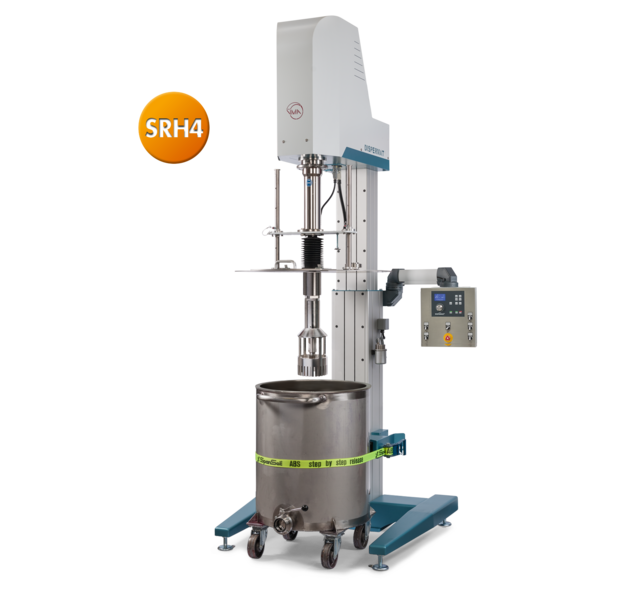

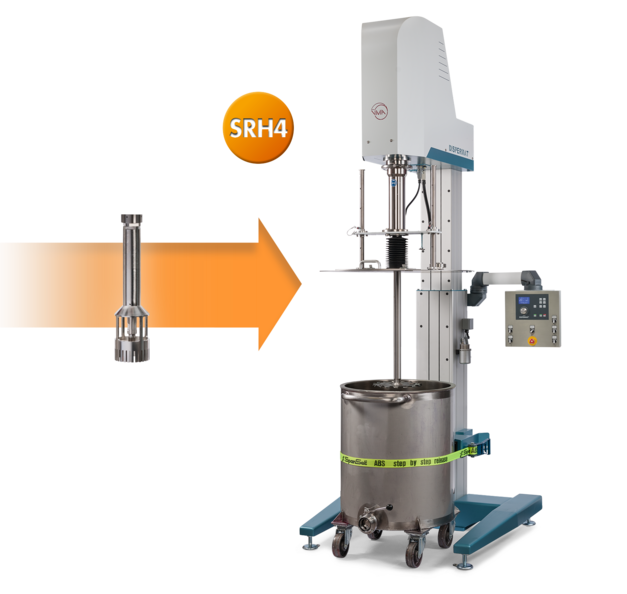

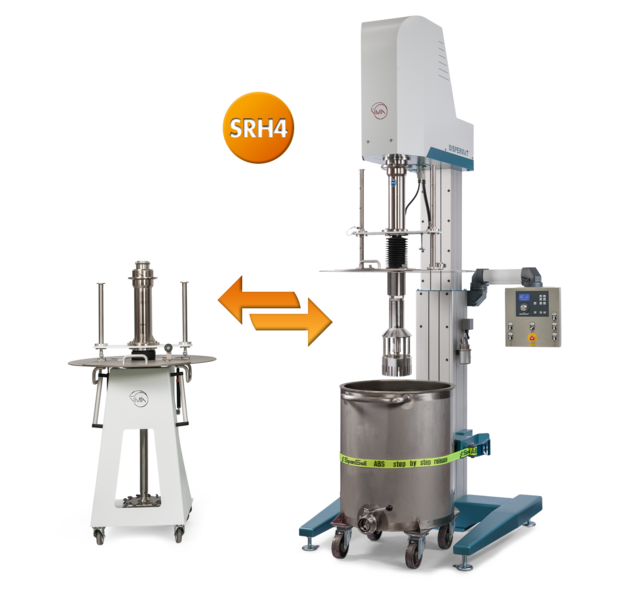

Rotor-Stator Dispergiersystem SRH4
Adaptierbares Rotor‒Stator Dispergiersystem
Vertikales Hochleistungs-Rotor-Stator System für DISPERMAT® Produktionsdissolver zum Homogenisieren, Emulgieren, Suspergieren, Dispergieren, Mischen und Lösen.
Rotor-Stator Dispergiersystem SRH4Zubehör
Dispergierbehälter und Dissolverscheiben für den Produktionsdissolver DISPERMAT® SC4
| DISPERMAT® | Dispergierbehälter | Dissolverscheiben ø |
|---|---|---|
| Dissolver DISPERMAT® SC4-15 | 75 ‒ 750 Liter | 125 ‒ 650 mm |
| Dissolver DISPERMAT® SC4-22 | 75 ‒ 750 Liter | 125 ‒ 650 mm |
