Dissolver DISPERMAT® SCVA5-EX
Explosionsgeschützter Produktions-Vakuumdissolver für Behälter bis 1250 Liter mit Abstreifsystem
- Leistung
- 30 – 45 kW
- Produkt
- 80 – 1000 Liter
- Steuerung
- C / SC / SPS
Beschreibung

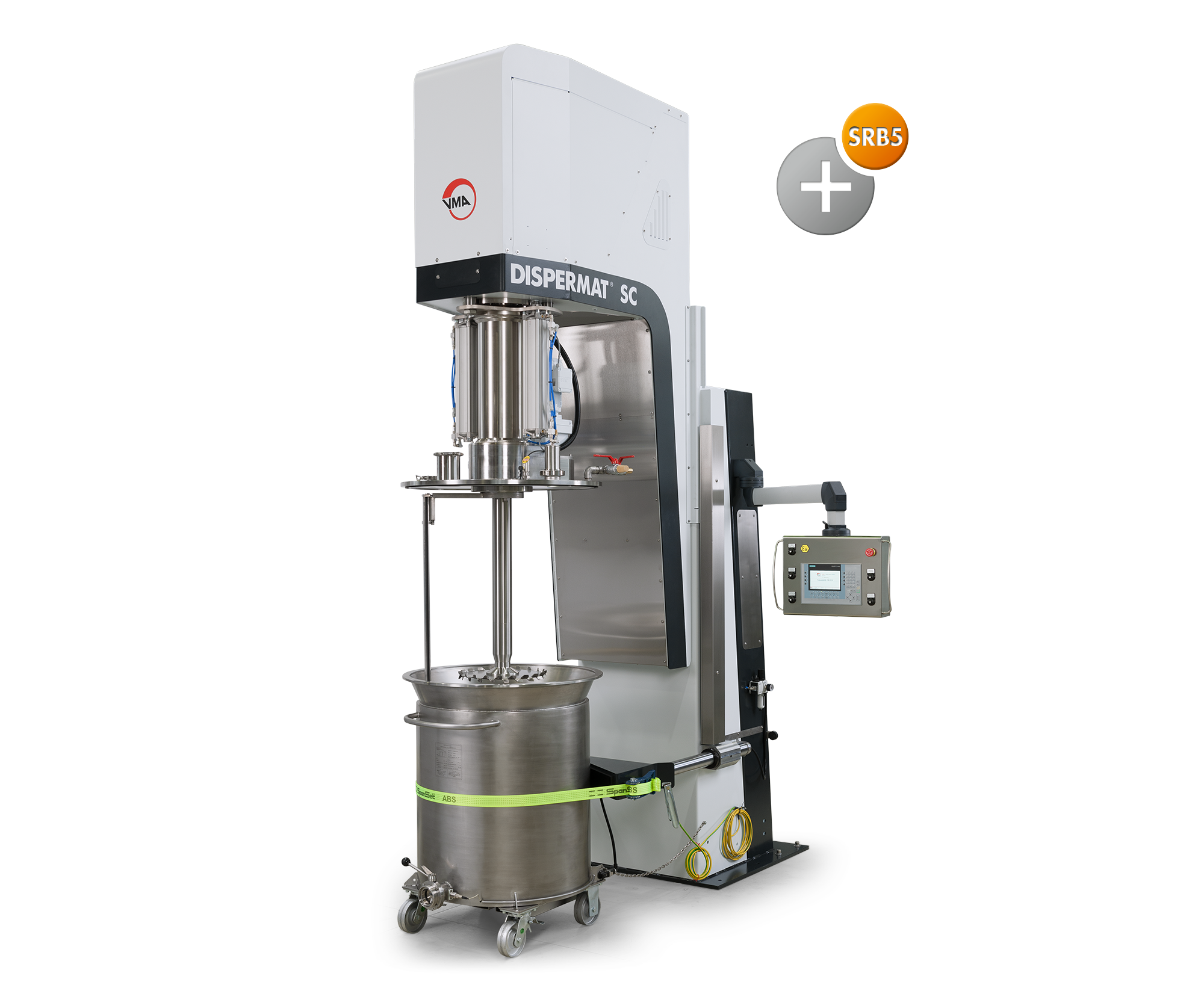

Explosionsgeschützter Produktions-Vakuumdissolver DISPERMAT® SCVA5-EX mit Abstreifer
Das Vakuumsystem ermöglicht das Dispergieren von höherviskosen Produkten unter Vakuum. Dadurch werden Lufteinschlüsse während des Verarbeitungsprozesses vermieden. Der Vakuumdissolver DISPERMAT® SCVA5-EX ist ein vielseitig einsetzbarer Produktionsdissolver mit Abstreifsystem für Produktmengen von 80 bis 1000 Liter. Der Vakuumdissolver ist für Behältergrößen von bis zu 1250 Liter lieferbar. Der explosionsgeschützte Vakuumdissolver mit Abstreifsystem erfüllt nach 2014/34/EU (ATEX 100a) die aktuelle ATEX-Schutzklasse: II 2G Ex h IIB T3 Gb
Der explosionsgeschützte Vakuumdissolver DISPERMAT® SCVA5-EX verfügt über ein besonders starkes Abstreifersystem:
Um auch bei sehr hochviskosen und nicht fließfähigen Substanzen einen einwandfreien Dispergier- bzw. Mahlprozess zu gewährleisten, ist ein Abstreifersystem oft unerlässlich. Die integrierte Federlagerung des Abstreiferarmes gewährleistet eine wirksame Anpressung an die Behälterinnenwand und somit eine zuverlässige Rückführung des Produktes zurück zur Behältermitte. Die auswechselbaren Abstreiferarme erlauben den flexiblen Einsatz für unterschiedliche Behältergrößen.

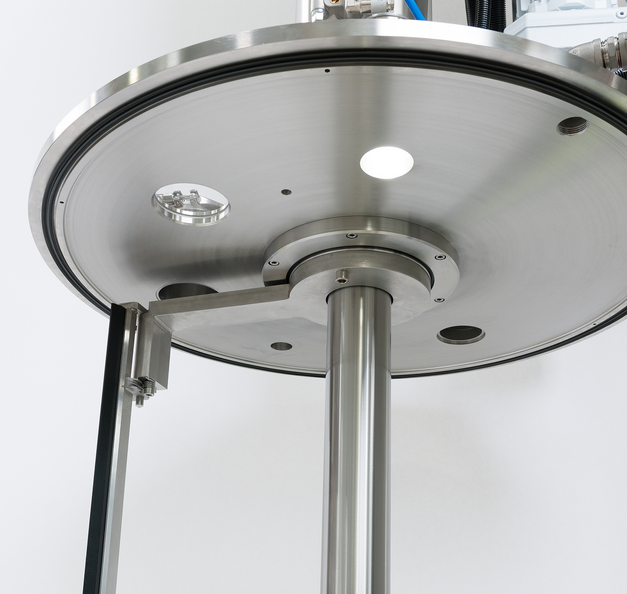

Der explosionsgeschützte Produktionsdissolver DISPERMAT® SCVA5-EX verfügt über einen angebauten Deckel:
Der stabile Deckel des DISPERMAT® SCVA5-EX erlaubt eine einfache Höhenverstellung der Welle auch während des Dispergierprozesses. Der Deckel liegt bei dem Dispergierprozess sicher auf dem Behälterrand auf. Auch unter Vakuumbedingungen ist eine Höhenverstellung des Dispergierwerkzeugs möglich. Der Deckel ist serienmäßig mit einem Produktzugabesystem ausgestattet. Optional sind diverse Behälterdeckelaufbauten wie eine LED-Beleuchtung, eine PT100-Temperaturkontrolle, ein Liquifant Füllstandssensor (auch in ATEX), oder Schaugläser und verschiedene Einfülltrichter lieferbar.
Der ATEX-Vakuumdissolver DISPERMAT® SCVA5-EX ist mit dem Stativ BK5 ausgestattet:
Das formschöne Stativ der DISPERMAT® SCVA5-EX Baureihe verfügt über eine integrierte, elektrische Höhenverstellung. Diese intelligente und besonders robuste Konstruktion wurde nach rein funktionellen und wirtschaftliche Aspekten neu entwickelt und unterstreicht den Innovationsanspruch der DISPERMAT® Technologie.
Anwendungsgebiete für den Vakuumdissolver DISPERMAT® SCVA5-EX
- Farben und Lacke
- Kunststoffe
- Bauchemie
- Klebstoffe
- Beschichtungen
- Pharmazie und Kosmetik
- Keramik, usw.
Produkthighlights Dissolver DISPERMAT® SCVA5-EX
<p>DISPERMAT® TECHNOLOGIE<br /> Dispergieren unter Vakuum</p>
<p>ZONE 0/1/2<br /> Explosionsschutz</p>
<p>ABSTREIFSYSTEM<br /> für hochviskose Produkte</p>
<p>DISPERMAT® TECHNOLOGIE<br /> Dispergieren hochviskoser Substanzen</p>
<p>ELEKTRISCH<br /> einfachste Handhabung, funktionales Design</p>
<p>MRL 2006/42/EG<br /> integrierte Sicherheitstechnologie</p>
<p>ADAPTIERBARE SYSTEME<br /> Flexibel. Leistungsstark. Innovativ.</p>
<p>PROZESSKONTROLLE<br /> reproduzierbarer Dispergiererfolg</p>
<p>DREHZAHLVERSTELLUNG<br /> mit Drehimpulsgeber</p>
<p>TÜV ZERTIFIZIERTES<br /> Sicherheitsmodul [EN ISO 13849-1]</p>
<p>SOFTWARE<br /> Dokumentation, Forschung und QS</p>
<p>SEIT 1972<br /> hohe Qualität und langlebige Technik</p>
Leistungsmerkmale
| DISPERMAT® Typ | Leistung kW | Drehzahl min-1 | Drehmoment Nm | Produkt Liter | Behälter Liter |
|---|---|---|---|---|---|
| Dissolver DISPERMAT® SCVA5-30 EX | 30 | 100 - 1270 | 436 | 80 - 1000 | 200 - 1250 |
| Dissolver DISPERMAT® SCVA5-37 EX | 37 | 100 - 1270 | 540 | 80 - 1000 | 200 - 1250 |
| Dissolver DISPERMAT® SCVA5-45 EX | 45 | 100 - 1270 | 657 | 80 - 1000 | 200 - 1250 |
| DISPERMAT® SCVA5-EX Stativ BK5 | |
|---|---|
| Abmessungen B x H x T | 220 x 420 x 260 cm |
| Höhenverstellung | elektrisch |
| Behältergröße | 200 ‒ 1250 Liter |
| Behälterspannbereich | Ø 60 ‒ 130 cm |
| Behälterhöhe | 80 ‒ 140 cm |
| Gewicht | 2800 kg |
Gerätegruppen
Gruppe II: Geräte zur Verwendung in explosionsgefährdeten Staub- und Gasatmosphären
| Kategorie 1 | Kategorie 2 | Kategorie 3 | |
|---|---|---|---|
| Gefahr | ständig, häufig oder über längere Zeit | gelegentlich | selten oder kurzzeitig |
| Anforderung | sehr hohe Sicherheit | hohe Sicherheit | normale Sicherheit |
| Zone / Stoffgruppe | Zone 0 / Gas Zone 20 / Staub | Zone 1 / Gas Zone 21 / Staub | Zone 2 / Gas Zone 22 / Staub |
Explosionsgruppen, Temperaturklassen und Zündtemperaturen
Beispiele für die Zuordnung von Gasen und Dämpfen zu Temperaturklassen und Explosionsgruppen.
| Explosionsgruppe | T1 >450°C | T2 300 ‒ 450°C | T3 200 ‒ 300°C | T4 135 ‒ 200°C | T5 100 ‒ 135°C | T6 85 ‒ 100°C |
|---|---|---|---|---|---|---|
| IIA | Aceton Äthan Ammoniak Benzol Essigsäure Kohlenoxyd Methan Methanol Methylchlorid Naphtalin Phenol Propan Toluol | i-Amylacetat n-Butan n-Butylalkohol Cyclohexanol 1,2 -Dichloräthan Essigsäureanhydrid | Benzine Diesel Kerosine Heizöle n-Hexan | Acetaldehyd | ||
| IIB | Stadtgas | Äthylen | Schwefelwasserstoff | Äthyläther | ||
| IIC | Wasserstoff | Acetylen | Schwefelkohlenstoff |
Prozesskontrolle
Der explosionsgeschützte Vakuumdissolver für die Produktion DISPERMAT® SCVA5-EX kann mit verschiedenen Steuerungstechnologien ausgestattet werden.
C Technologie
DISPERWHEEL® Drehzahlverstellung
Stufenlose Drehzahlverstellung mit Drehimpulsgeber
Großes Farbdisplay
Anzeigen für Drehzahl, Drehmoment, Leistungseintrag, Produkttemperatur, Timer, Umfangsgeschwindigkeit und Höhe des Dispergierwerkzeuges
Reproduzierbarkeit
Dispergierverfahren: konstante Drehzahl und konstanter Leistungseintrag für optimale Reproduzierbarkeit der Dispergierversuche, Temperaturdispergierung
Datenaufzeichnung
Speicherung der Prozessparameter mit grafischer Darstellung
Abschaltwerte
Abschaltfunktion für die Parameter Temperatur, Drehzahl, Drehmoment und Leistung
Datenbank
100 individuell einstellbare PRESET Datensätze für: H1,H2, Drehzahl, Timer, Abschaltwerte, Rampenfunktion, etc.
DISPERSAFE®
TÜV zertifiziertes Sicherheitsmodul zur komfortablen Verwendung variabler Behältergrößen ohne Endschalter oder mechanische Vorrichtungen. mehr …
Leistungsabgleich
Abgleich der Leerlaufleistung zur Ermittlung des tatsächlichen Leistungseintrags
Höhenmessung
Individuell einstellbarer Arbeitsbereich vom kleinsten bis zum größten Behälter
Konnektivität
USB (Wi-Fi, LAN voraussichtlich 2022)
WINDISP© 7
Datenschnittstelle für die Software WINDISP© 7 zur Dokumentation, Analyse, Forschung, Entwicklung und Qualitätskontrolle
SC Technologie
Drehzahlverstellung:
stufenlose Drehzahlverstellung
Digitalanzeigen:
für Drehzahl, Ampere und Produkttemperatur (optional)
Höhenverstellung:
komfortable Höhenverstellung des Antriebsmotors
Tasten und Schalter für:
Power, Start, Stop und NOT-AUS
SPS Technologie
Die Dissolver, Perlmühlen und Korbmühlen DISPERMAT® und TORUSMILL® können auch mit der SPS-Steuerung ausgestattet werden. Das Grafikdisplay erlaubt die Anzeige der Betriebsparameter wie Drehzahl Leistungseintrag, Umfangsgeschwindigkeit des Dispergierwerkzeuges, Drehmoment und Produkttemperatur. Die Kombination aus einem Grafikdisplay und der standardisierten SPS-Steuerung ermöglicht jederzeit eine Erweiterung sowie Anpassung des Steuerungssystems an weitere verfahrenstechnische Applikationen.
Adaptierbare Systeme
Flexibel. Leistungsstark. Innovativ.
Innovation made in Germany: Der Dissolver DISPERMAT® SCVA5-EX kann mit den modularen Schnellwechselsystemen zusätzlich eingesetzt werden als: Rotor-Stator Homogenisator SRB5 .
Rotor-Stator Dispergiersystem SRB5
Adaptierbares Rotor‒Stator Dispergiersystem
Vertikales Hochleistungs-Rotor-Stator System für DISPERMAT® Produktionsdissolver zum Homogenisieren, Emulgieren, Suspergieren, Dispergieren, Mischen und Lösen.
Rotor-Stator Dispergiersystem SRB5Zubehör
Dispergierbehälter und Dissolverscheiben für den Vakuum-Produktionsdissolver DISPERMAT® SCVA5-EX
| DISPERMAT® | Dispergierbehälter | Dissolverscheiben ø |
|---|---|---|
| Dissolver DISPERMAT® SCVA5-30 EX | 200 ‒ 1250 Liter | 200 ‒ 825 mm |
| Dissolver DISPERMAT® SCVA5-37 EX | 200 ‒ 1250 Liter | 200 ‒ 825 mm |
| Dissolver DISPERMAT® SCVA5-45 EX | 200 ‒ 1250 Liter | 200 ‒ 825 mm |
