Dissolver DISPERMAT® CN
Das Allroundtalent mit elektrischer Höhenverstellung für Labor und Technikum bis 11 kW
- Leistung
- 1,1 - 11 kW
- Produkt
- 0,25 - 200 Liter
- Steuerung
- CN [Medium]
Beschreibung

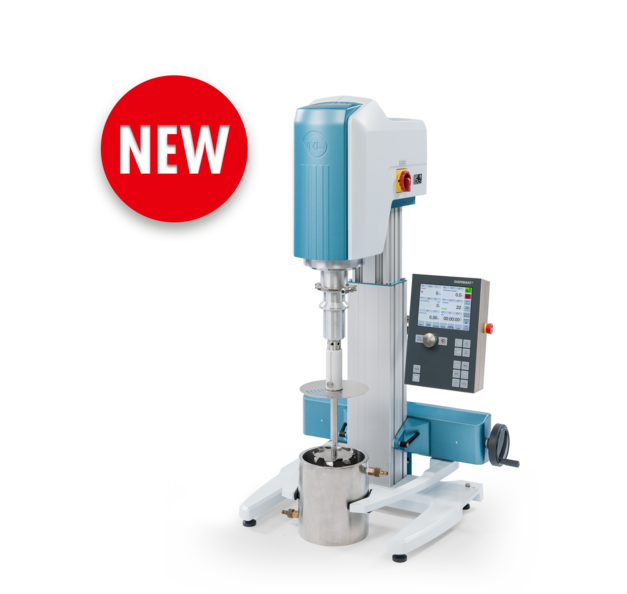

Labor- und Technikumsdissolver mit starkem Drehmoment

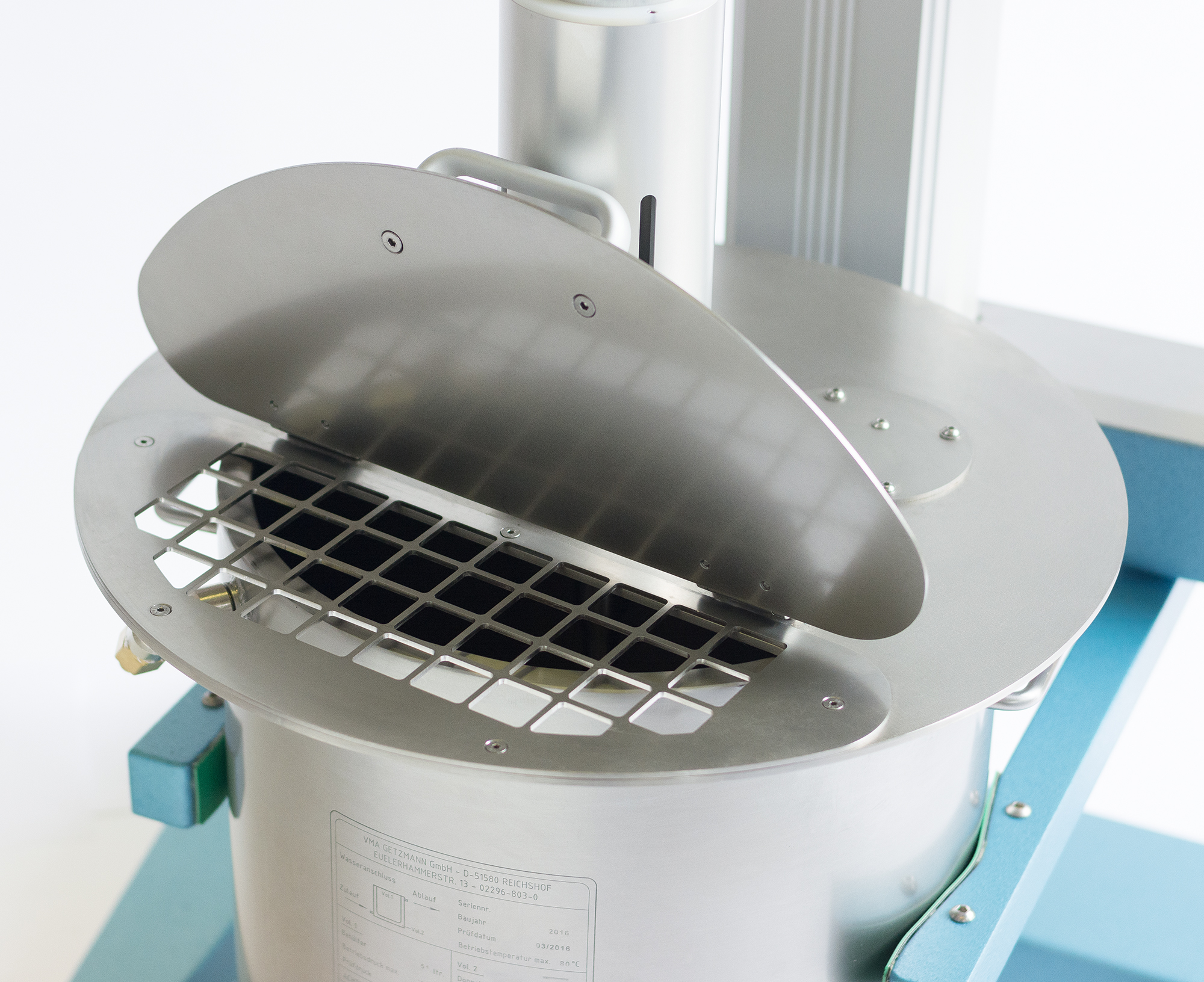

Der DISPERMAT® CN ist durch die elektrisch höhenverstellbaren Stative ein sehr bedienungsfreundlicher Allrounder für den Labor‒ und Technikumseinsatz. Die leistungsstärkste Version mit 11 kW eignet sich sogar für den Einsatz in der Kleinproduktion. Die kompakten und robusten Stative enthalten serienmäßig eine Sicherheitseinrichtung nach der Maschinenrichtlinie 2006/42/EG. Zusätzlichen Komfort bietet das robust gearbeitete zentrale Behälterspannsystem. Der Dispergierbehälter wird durch die Haltegabeln des Spannsystems zentrisch unter der Dissolverwelle ausgerichtet und sicher fixiert.

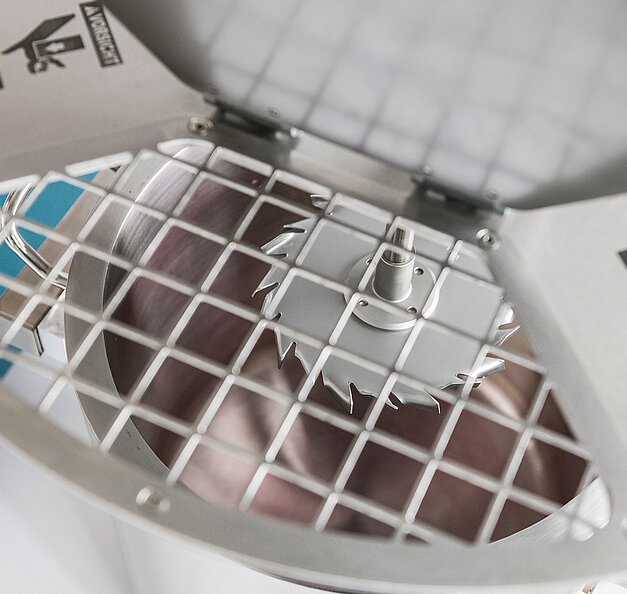

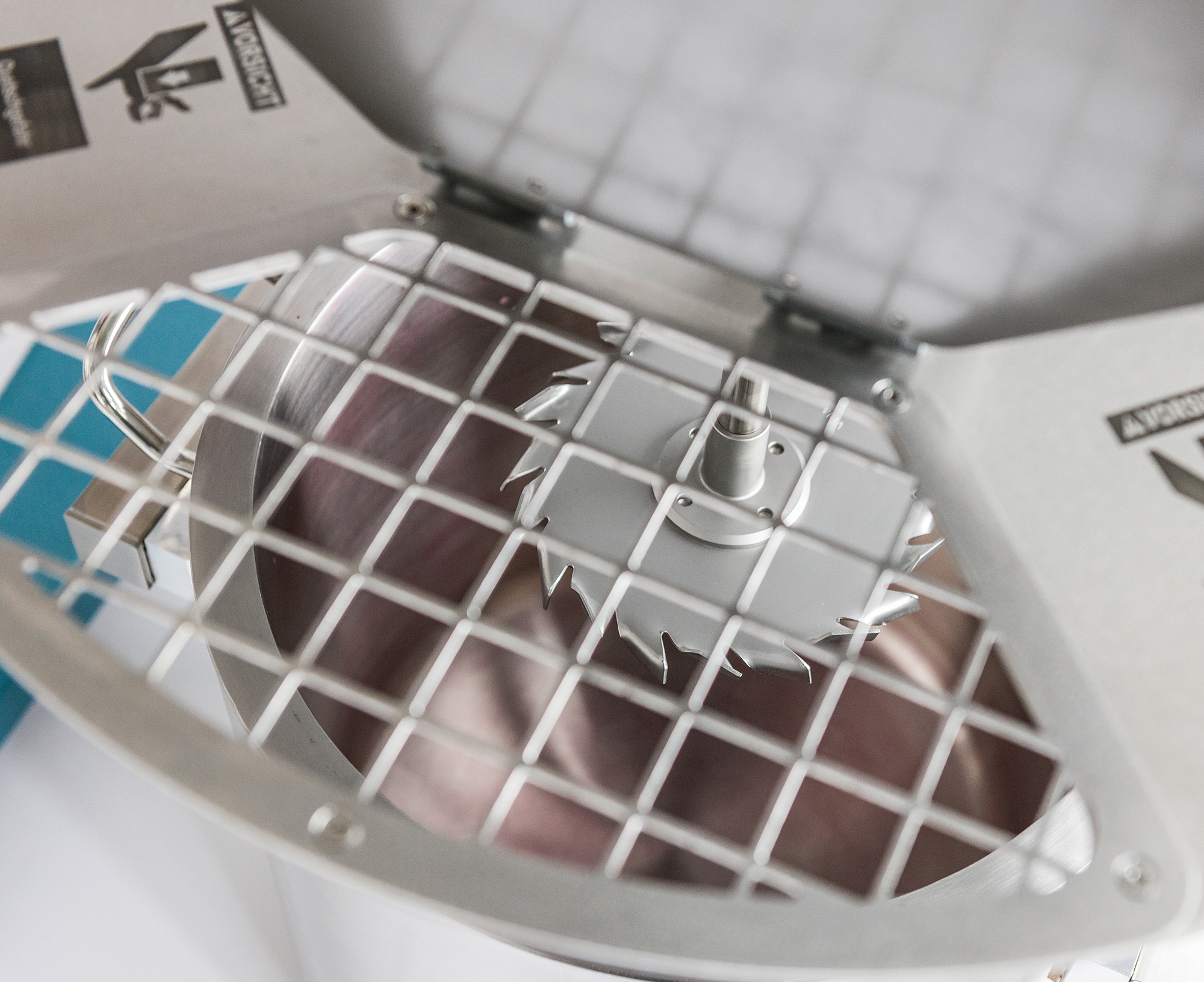

Die Sicherheitseinrichtung nach der Maschinenrichtlinie 2006/42/EG schreibt vor, dass der Motor abgeschaltet sein muss, wenn sich das Dispergierwerkzeug außerhalb des Dispergierbehälters befindet. Die entsprechenden Schaltpunkte werden direkt über die Folientastatur eingegeben. Die Einstellung ist denkbar einfach: Die gewünschten Schaltpositionen werden mit den Tasten für die elektrische Höhenverstellung angefahren und durch Drücken der Tasten H1 bzw. H2 gespeichert. Wenn die rotierende Dissolverscheibe beim Hochfahren die Position H1 erreicht, schalten der Hubmotor und der Dissolvermotor ab. Wenn die Dissolverscheibe beim Herabfahren die Position H2 erreicht, schaltet der Hubmotor ab. Weiterhin wird die aktuelle Position HA der Dissolverscheibe permanent digital angezeigt, so dass man vor allem sehr exakt und reproduzierbar den Abstand zwischen Behälterboden und Dissolverscheibe (0,25 D – 0,5 D) einstellen kann, um einen optimalen Doughnuteffekt zu erzielen.
Produkthighlights Dissolver DISPERMAT® CN
<p>ADAPTIERBARE SYSTEME<br /> Flexibel. Leistungsstark. Innovativ.</p>
<p>DREHZAHLVERSTELLUNG<br /> mit Drehimpulsgeber</p>
<p>TÜV ZERTIFIZIERTES<br /> Sicherheitsmodul (EN ISO 13849-1)</p>
<p>ELEKTRISCH<br /> einfachste Handhabung, funktionales Design</p>
<p>MRL 2006/42/EG<br /> integrierte Sicherheitstechnologie</p>
<p>SEIT 1972<br /> hohe Qualität und langlebige Technik</p>
Leistungsmerkmale
DISPERMAT® Typ | Leistung kW | Drehzahl min‒1 | Drehmoment Nm | Stativ Typ |
---|---|---|---|---|
Dissolver DISPERMAT® CN10 | 1,1 | 0 – 11000 | 1,8 | H2L |
Dissolver DISPERMAT® CN20 | 2,2 | 0 – 11000 | 3,6 | H2L |
Dissolver DISPERMAT® CN30 | 1,1 | 0 – 5500 | 3,6 | H2L |
Dissolver DISPERMAT® CN40 | 2,2 | 0 – 5500 | 7,2 | H2L |
Dissolver DISPERMAT® CN60 | 4 | 0 – 6000 | 13,7 | H2SF |
Dissolver DISPERMAT® CN80 | 4 | 0 – 3000 | 26,5 | H2SF |
Dissolver DISPERMAT® CN90 | 5,5 | 0 – 3000 | 37 | H3S |
Dissolver DISPERMAT® CN120 | 11 | 100 – 3000 | 71,7 | H3S |
DISPERMAT® Typ | Produktmenge, Liter niedrigviskos | mittelviskos | hochviskos |
---|---|---|---|
Dissolver DISPERMAT® CN10 | 0,25 – 20 | 0,25 – 10 | 0,25 – 5 |
Dissolver DISPERMAT® CN20 | 0,25 – 20 | 0,25 – 15 | 0,25 – 8 |
Dissolver DISPERMAT® CN30 | 0,5 – 20 | 0,5 – 15 | 0,5 – 8 |
Dissolver DISPERMAT® CN40 | 0,5 – 20 | 0,5 – 20 | 0,5 – 12 |
Dissolver DISPERMAT® CN60 | 4 – 60 | 4 – 40 | 4 – 20 |
Dissolver DISPERMAT® CN80 | 4 – 70 | 4 – 70 | 4 – 35 |
Dissolver DISPERMAT® CN90 | 10 – 200 | 10 – 120 | 10 – 60 |
Dissolver DISPERMAT® CN120 | 10 – 200 | 10 – 200 | 10 – 125 |

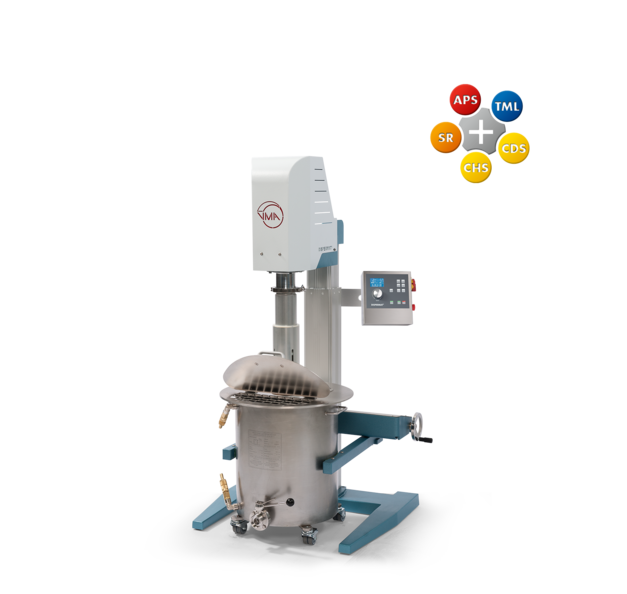

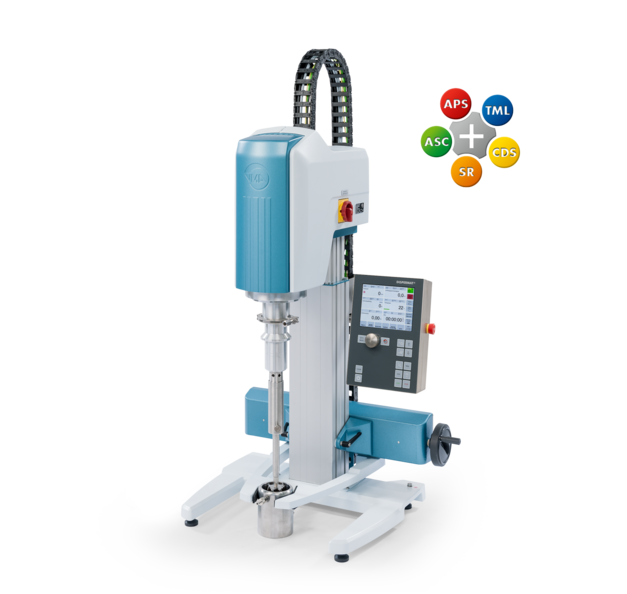

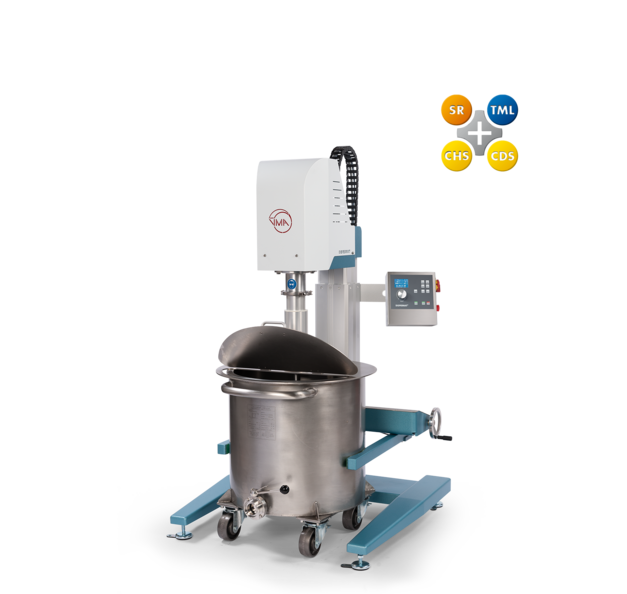

DISPERMAT® CN10 - CN40 Stativ H2L | DISPERMAT® CN60 - CN80 Stativ H2SF | DISPERMAT® CN90 - CN120 Stativ H3S | |
---|---|---|---|
Abmessungen B x H x T | 73 x 145 x 55 cm | 90 x 210 x 70 cm | 120 x 237 x 105 cm |
Höhenverstellung | elektrisch | elektrisch | elektrisch |
Behältergröße | 0,25 ‒ 25 Liter | 15 ‒ 100 Liter | 25 ‒ 250 Liter |
Behälterspannbereich ø | 5 ‒ 35 cm | 25 ‒ 61 cm | 30 ‒ 75 cm |
Behälterhöhe | 9 ‒ 44 cm | 25 ‒ 74 cm | 39 ‒ 90 cm |
Gewicht | 80 kg | 180 kg | 350 kg |

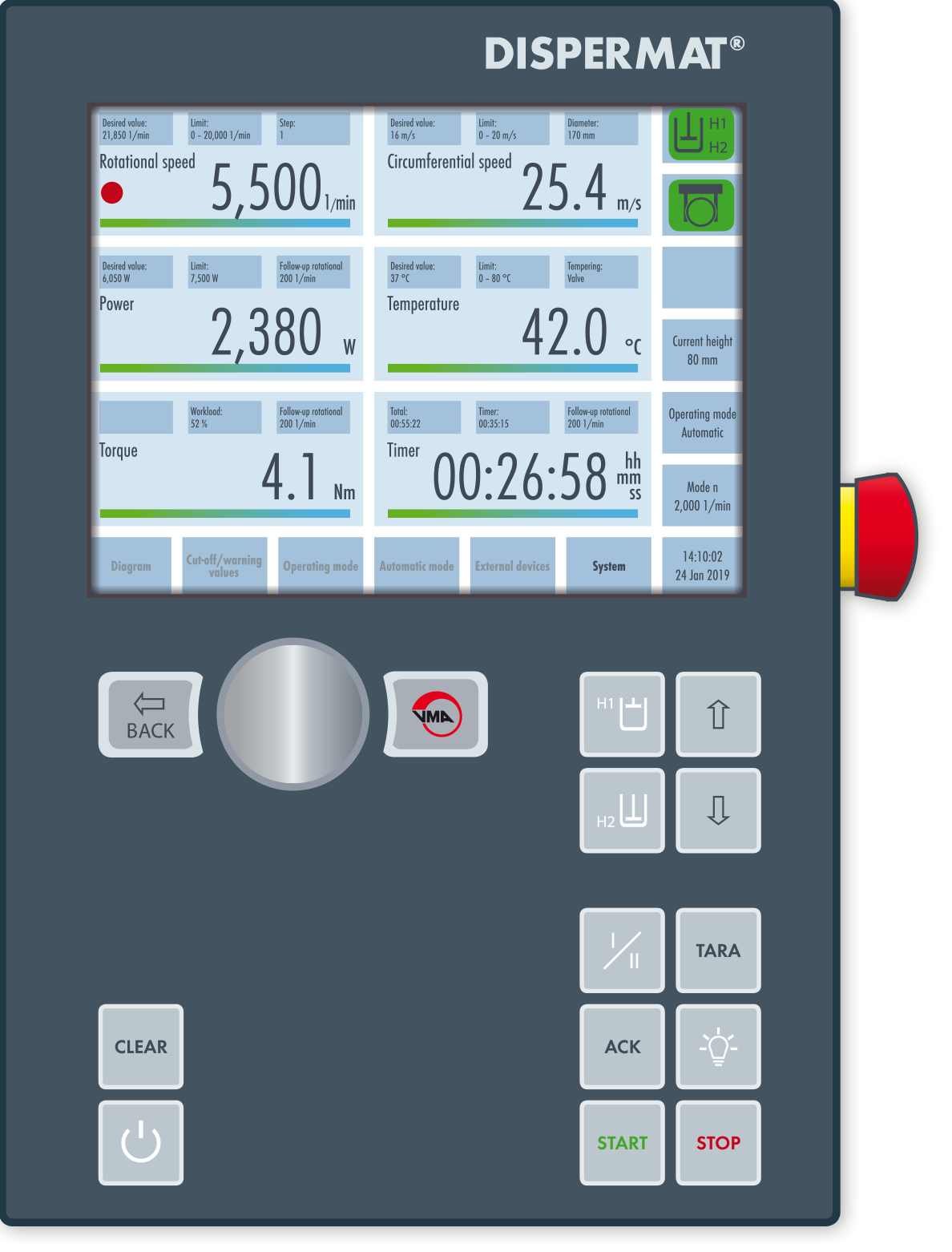

Prozesskontrolle
Der Dissolver DISPERMAT® CN ist mit der CN Technologie ausgestattet
CN Technologie
DISPERWHEEL® Drehzahlverstellung
Stufenlose Drehzahlverstellung mit Drehimpulsgeber
Digitalanzeigen
Digitalanzeigen für Drehzahl, Timer, Drehmoment, Produkttemperatur, Höhe des Dispergierwerkzeuges und Sicherheitseinrichtung
Timer
Timerfunktion mit Anzeige der vorgewählten sowie der bereits abgelaufenen Dispergierzeit, timer–gesteuertes Umschalten auf zweite Drehzahl
Abschaltwerte
Temperaturabschaltung
Höhenverstellung
Steuerung der komfortablen Höhenverstellung des Antriebsmotors über die Folientastatur.
DISPERSAFE®
TÜV zertifiziertes Sicherheitsmodul zur komfortablen Verwendung variabler Behältergrößen ohne Endschalter oder mechanische Vorrichtungen. mehr …
Höhenmessung
Individuell einstellbarer Arbeitsbereich vom kleinsten bis zum größten Behälter (H1, H2, HA)
Folientastatur
Die spritzwassergeschützte und lösemittelfeste Folientastatur ermöglicht eine besonders komfortable Bedienung.

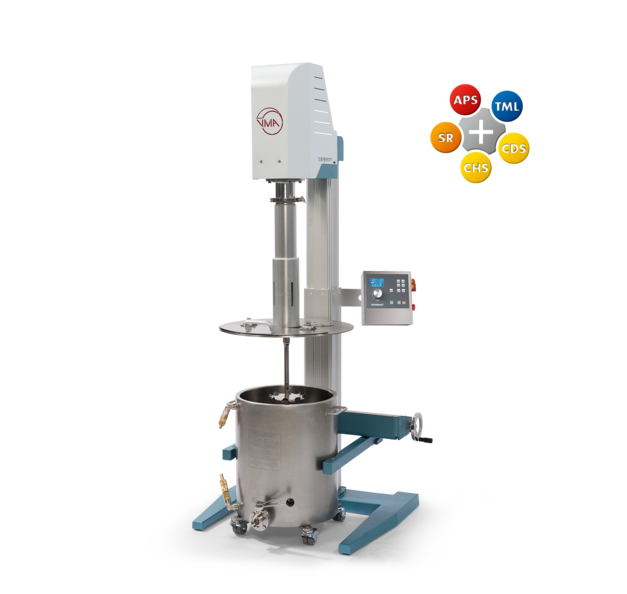

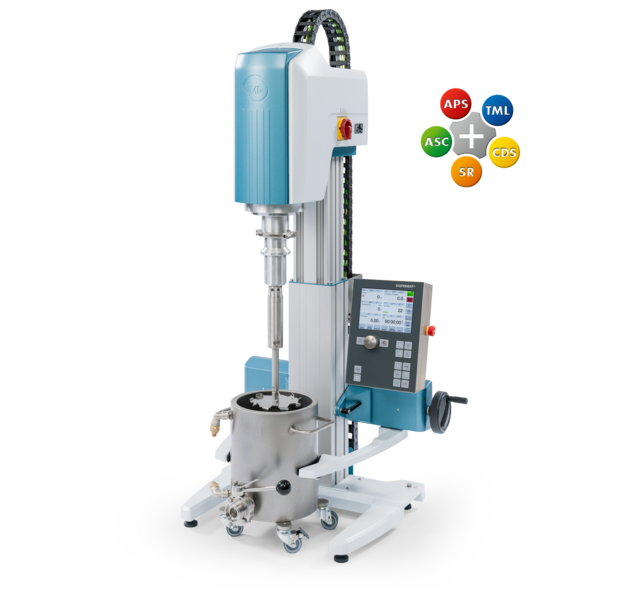

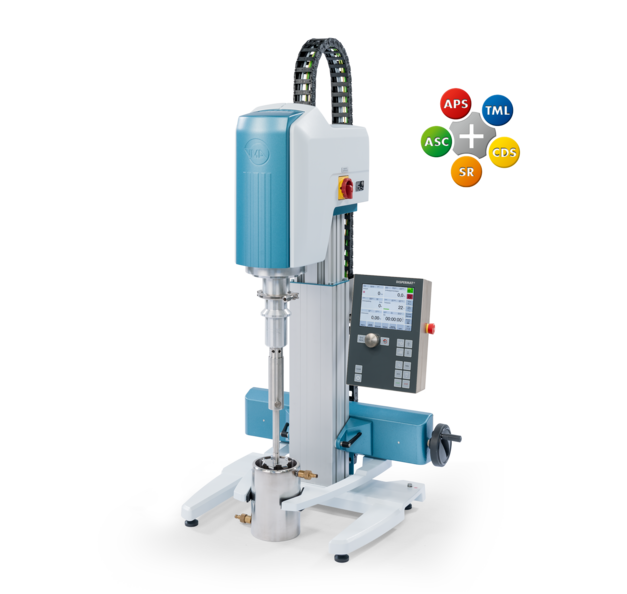

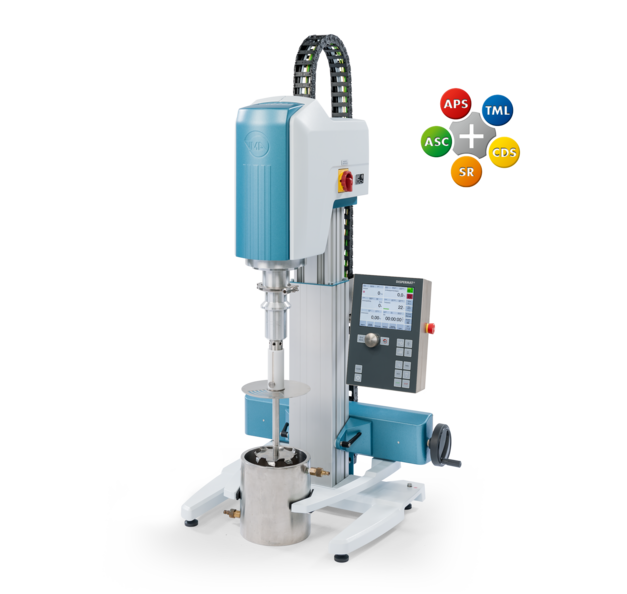

Adaptierbare Systeme
Flexibel. Leistungsstark. Innovativ.

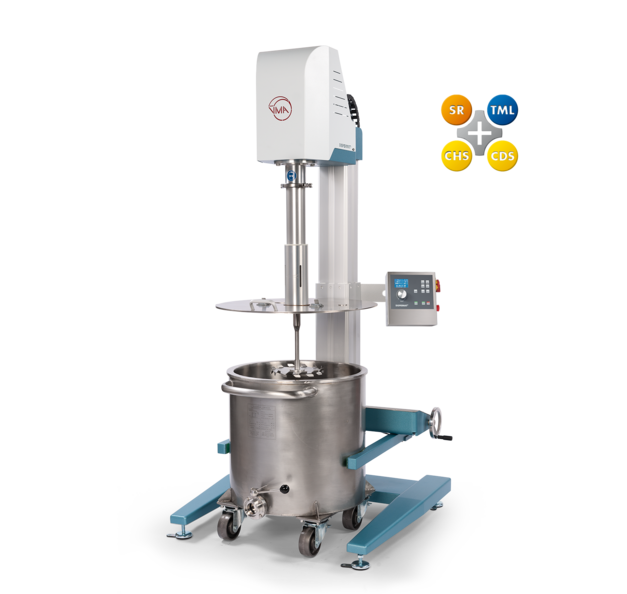

Innovation made in Germany: Der Dissolver DISPERMAT® CN kann mit den modularen Schnellwechselsystemen zusätzlich eingesetzt werden als: Perlmühle APS, Korbmühle TORUSMILL® TML, Vakuum-Dispergiersystem CDS, Vakuum-Dispergiersystem CHS, Rotor-Stator Homogenisator SR und Abstreifsystem ASC .

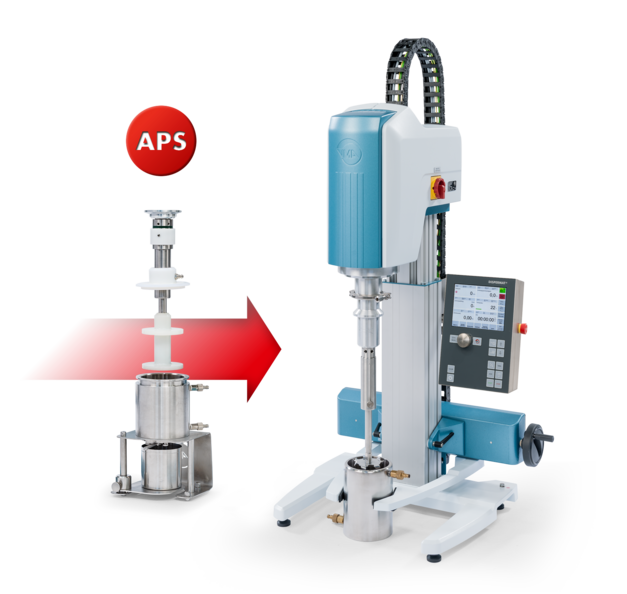

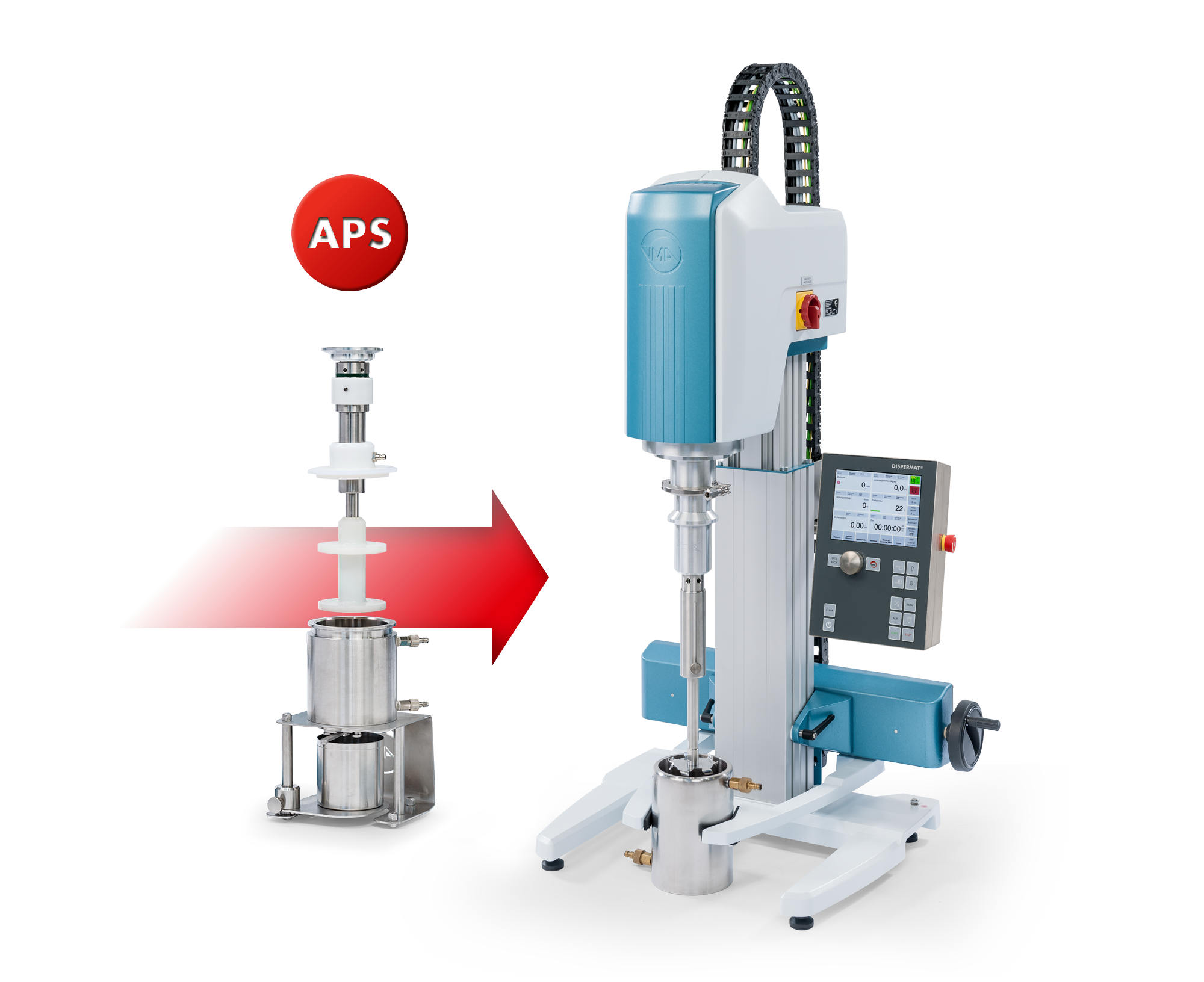

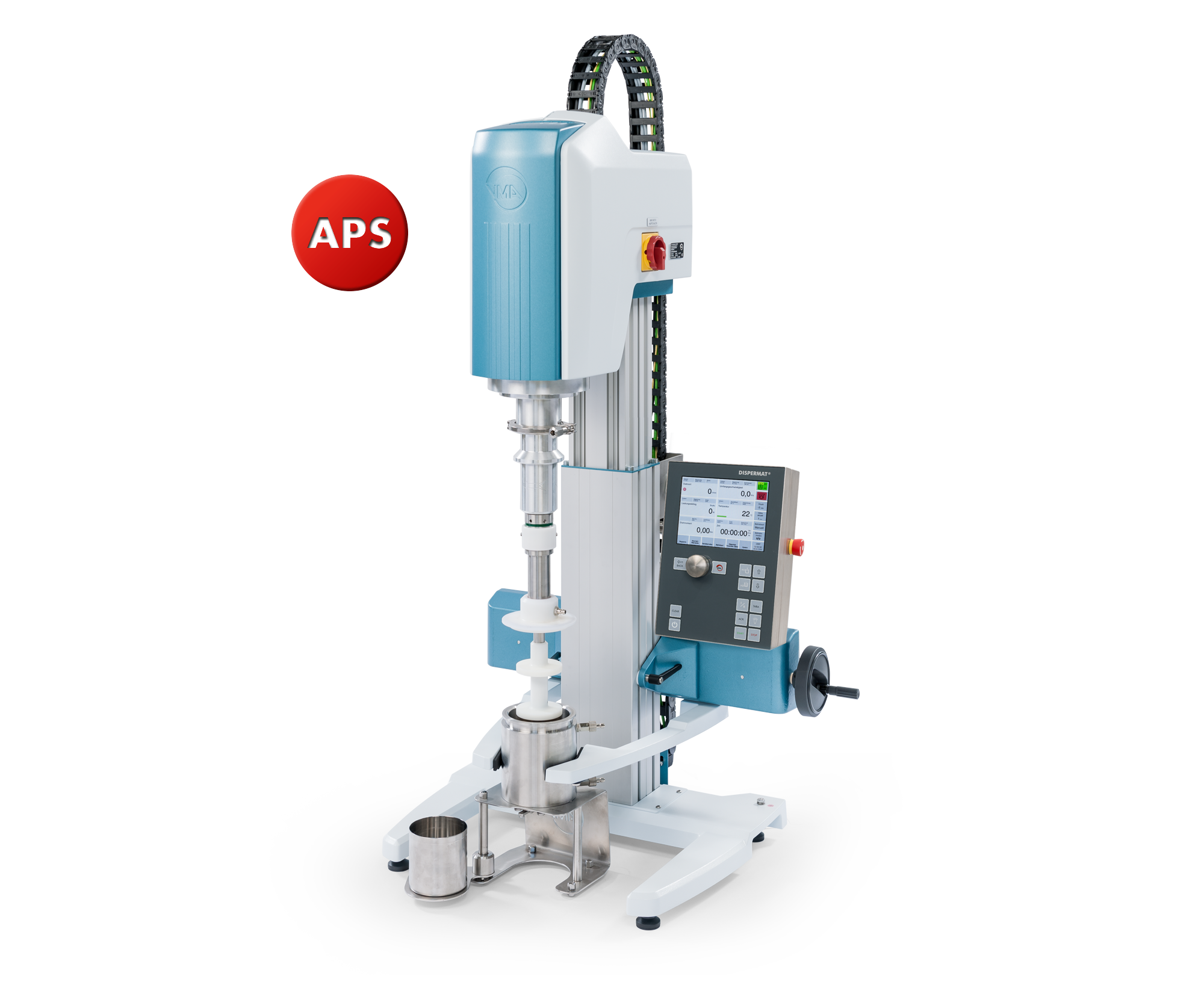

Perlmühle APS

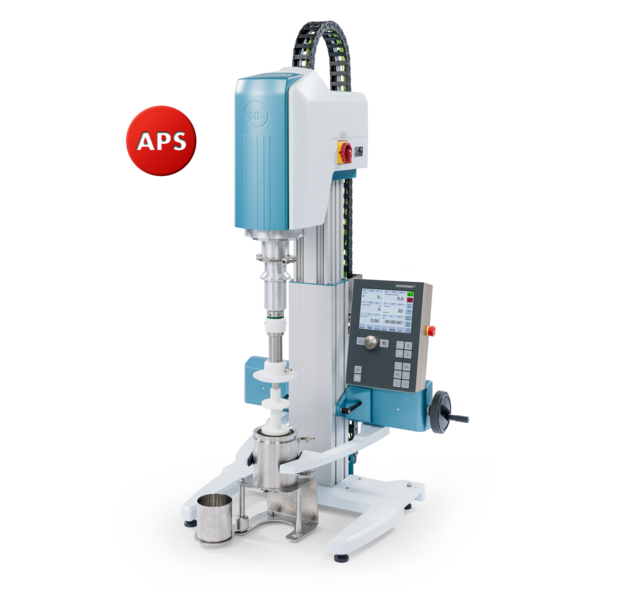

Adaptierbare Perlmühle für DISPERMAT® Dissolver.
Aus dem Dissolver DISPERMAT® wird in Verbindung mit der adaptierbaren Perlmühle APS eine geschlossene, diskontinuierlich arbeitende Rührwerkskugelmühle.

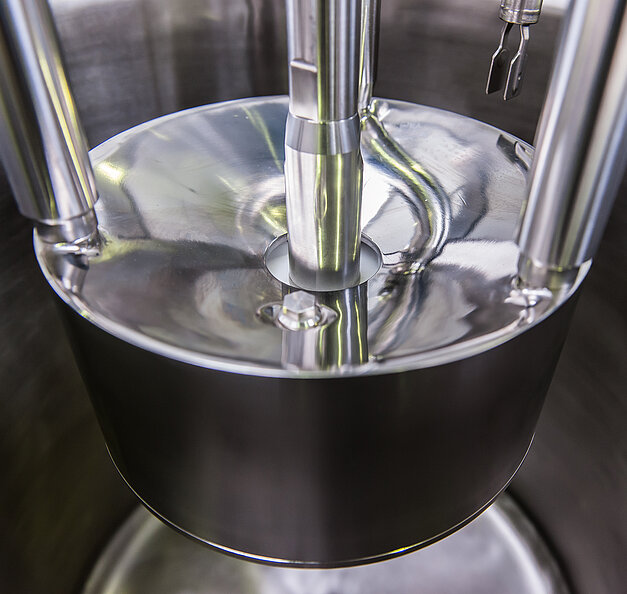

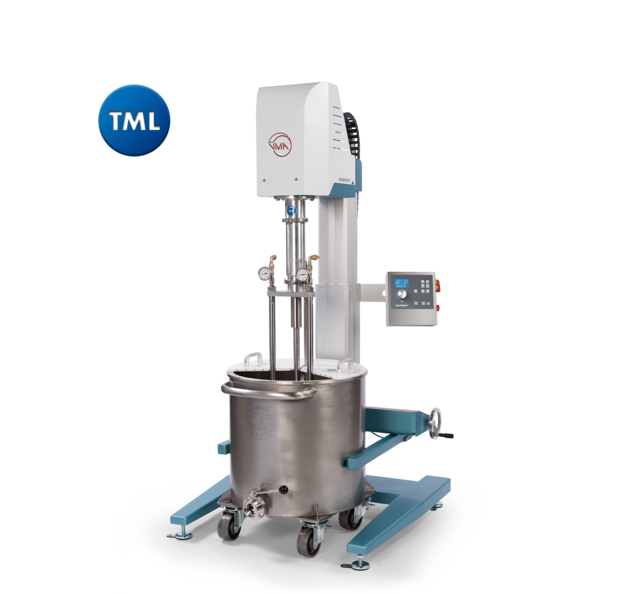

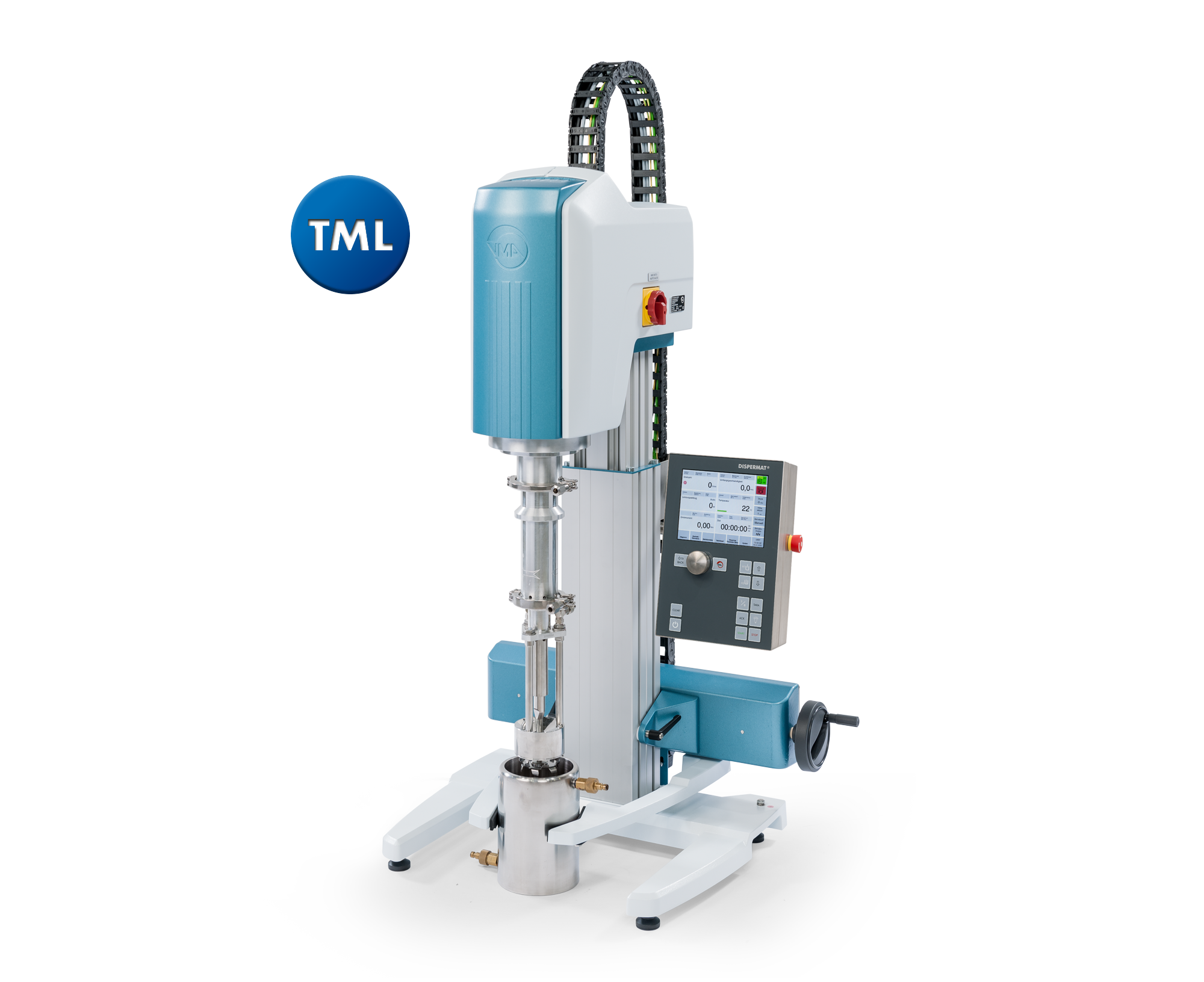

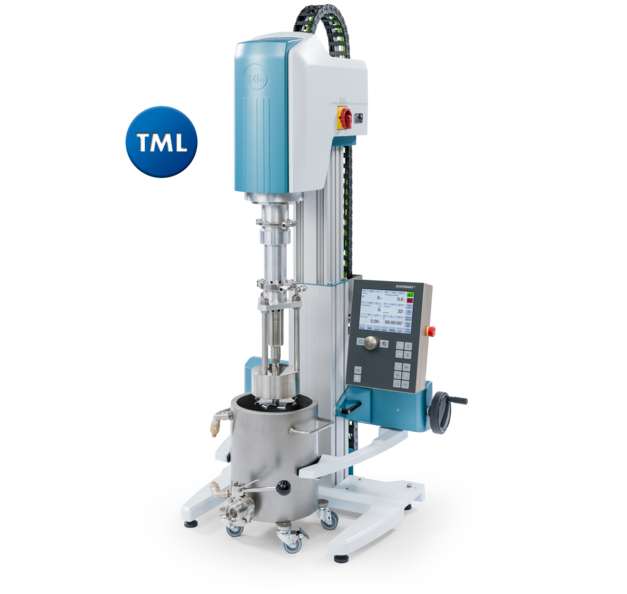

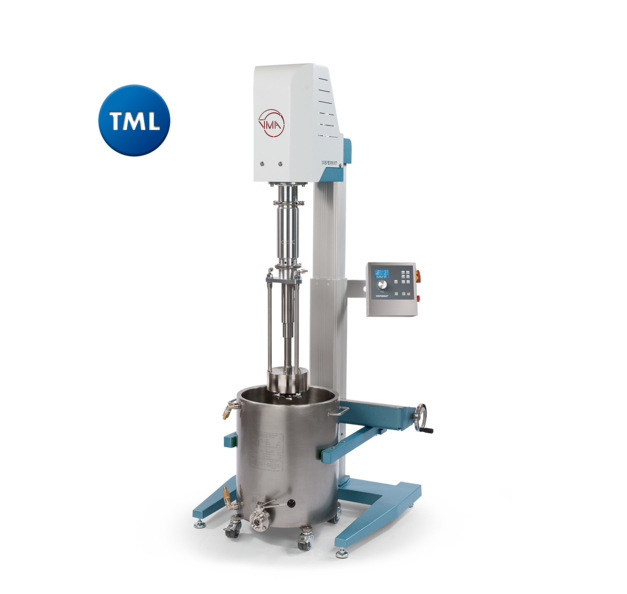

Perlmühle APSKorbmühle TORUSMILL® TML

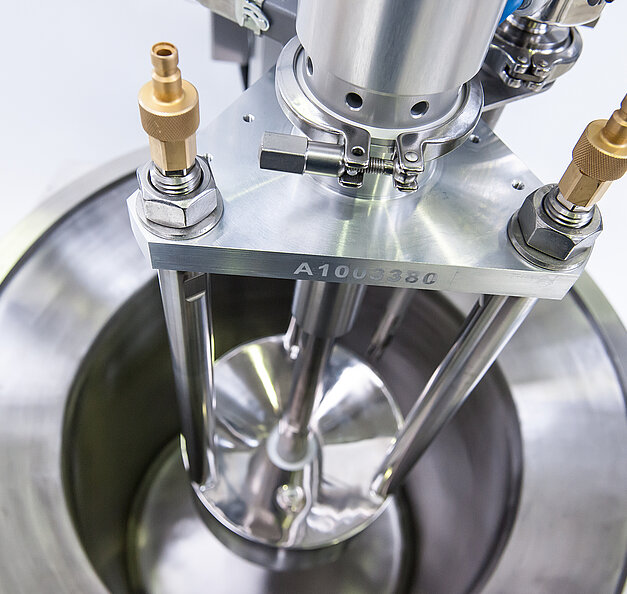

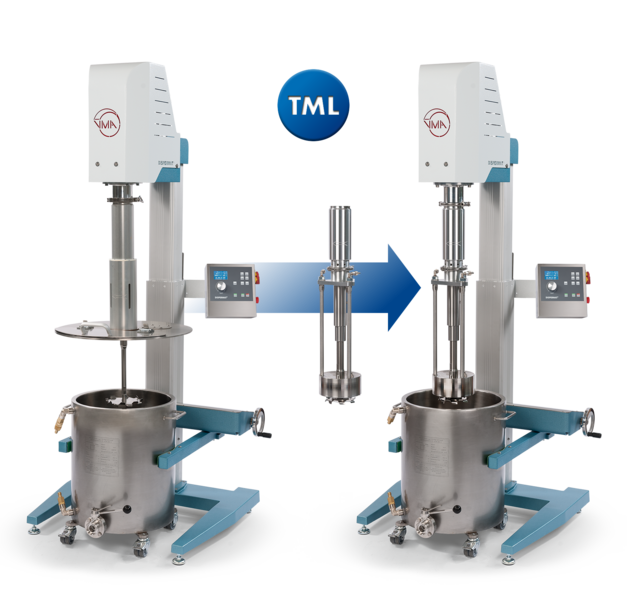

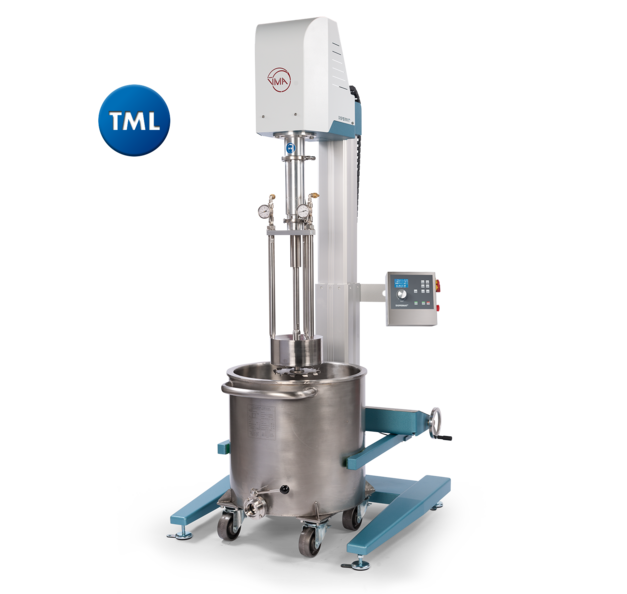

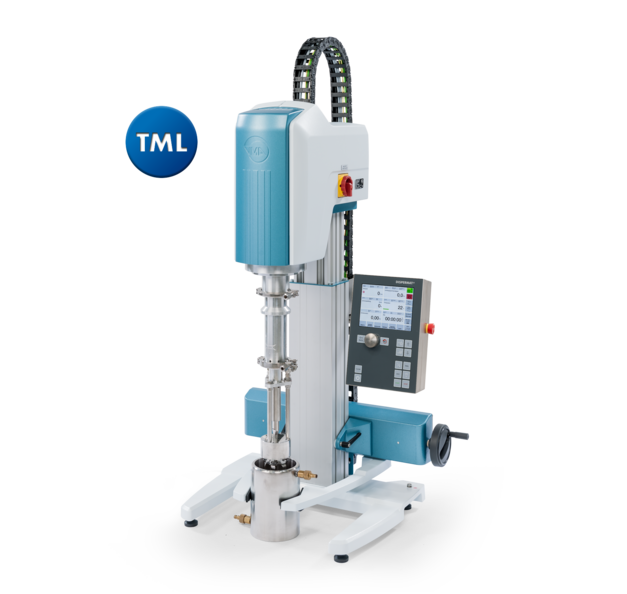

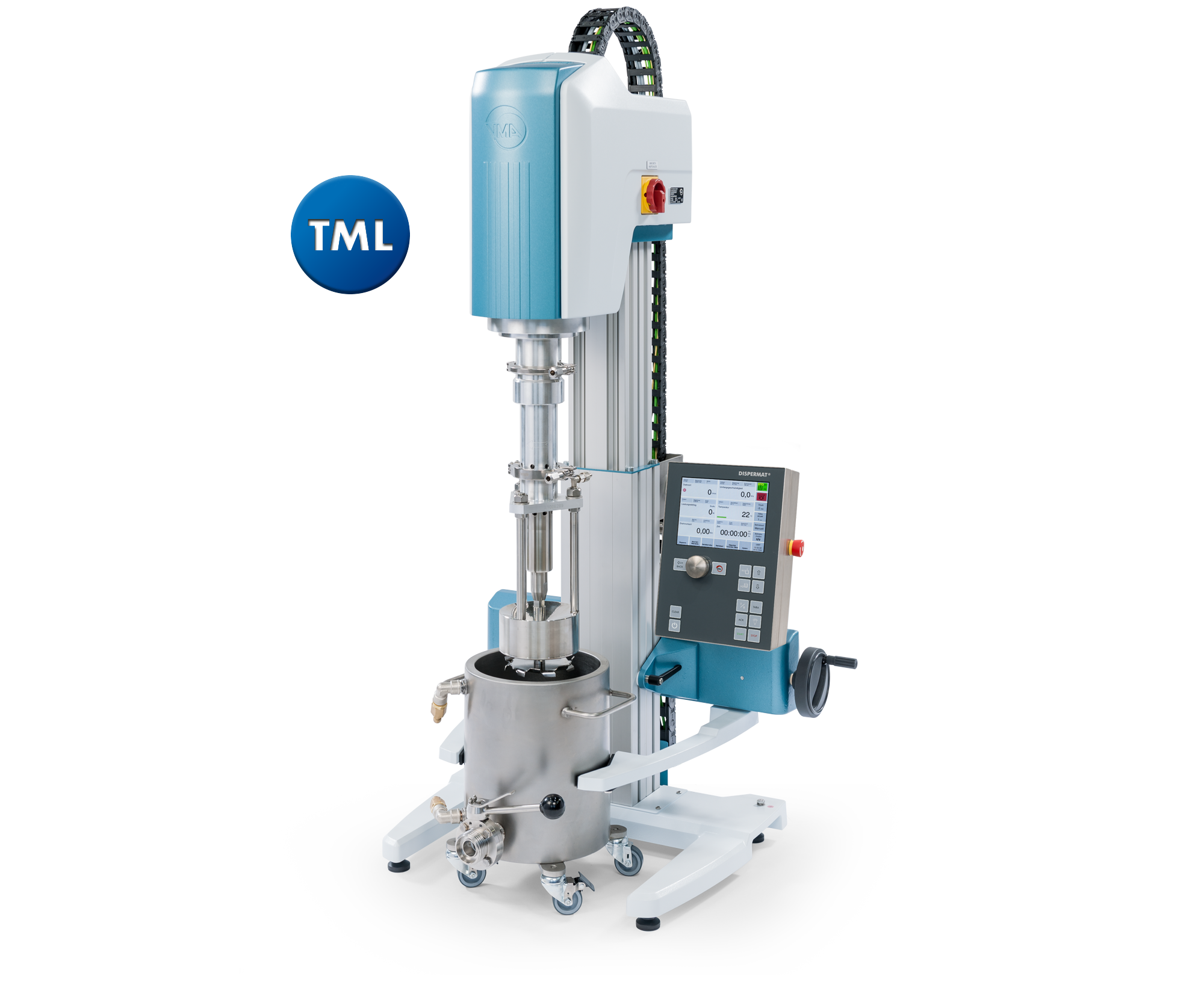

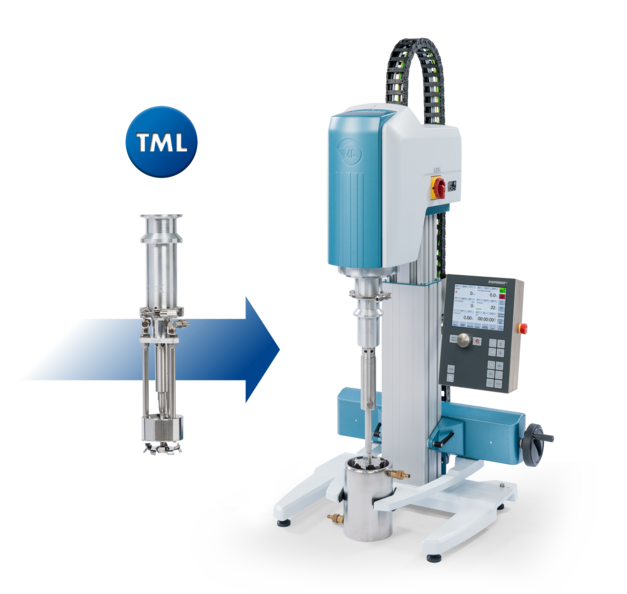

Adaptierbare Korbmühle für DISPERMAT® Dissolver.
Aus dem Dissolver DISPERMAT® wird in Verbindung mit der adaptierbaren Korbmühle TORUSMILL® TML eine hocheffiziente Tauchmühle zum Feinmahlen.

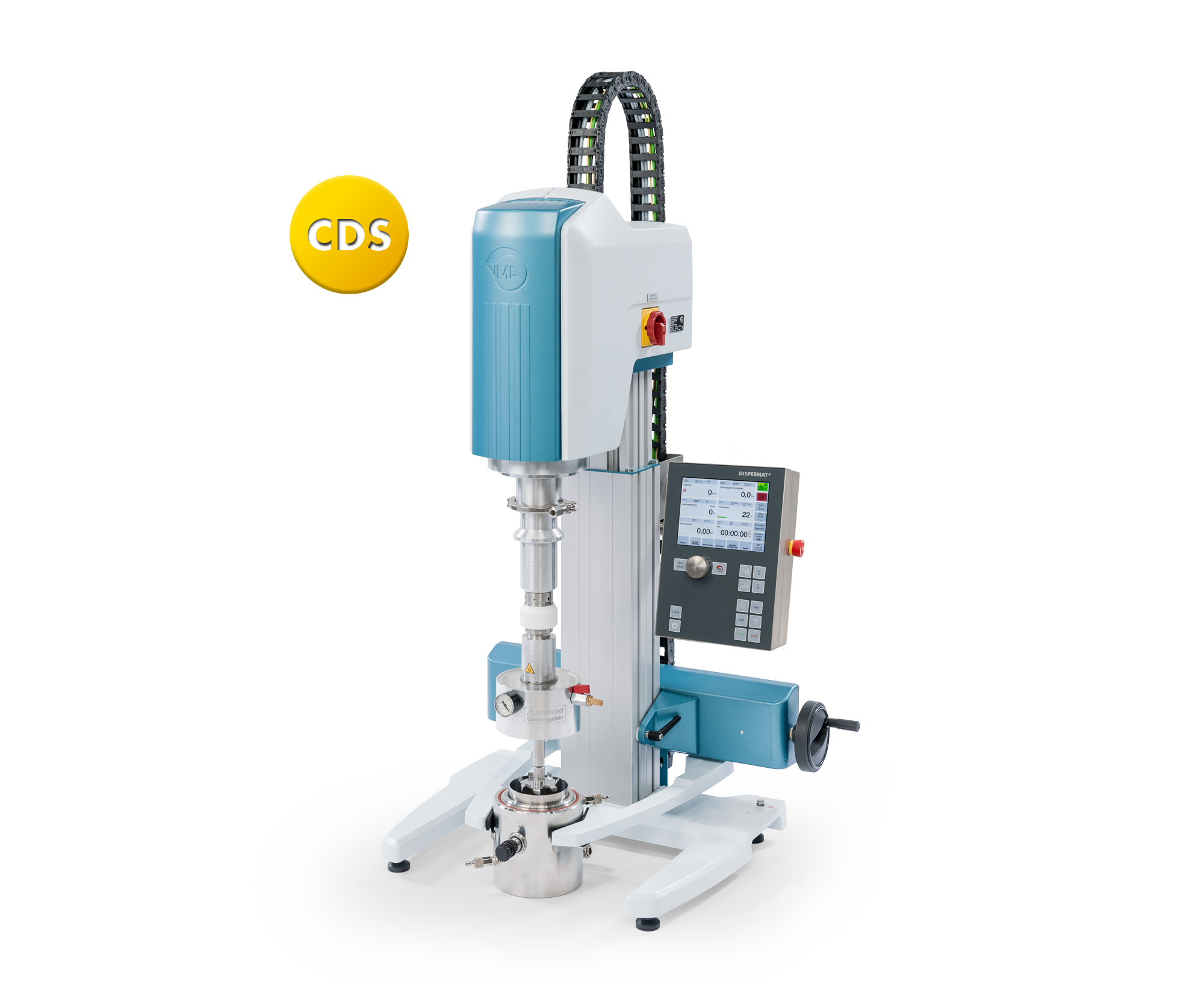

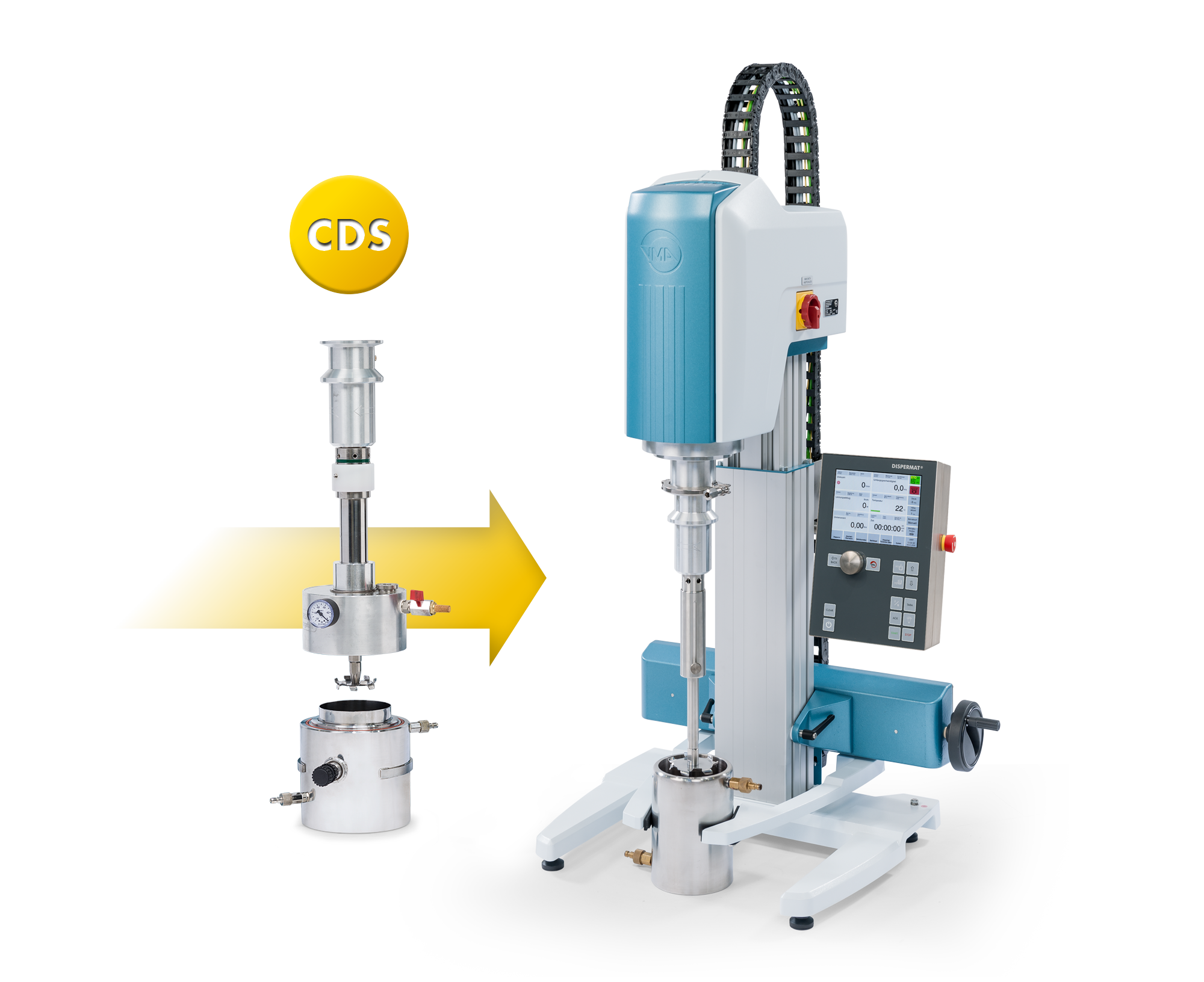

Korbmühle TORUSMILL® TMLVakuum-Dispergiersystem CDS

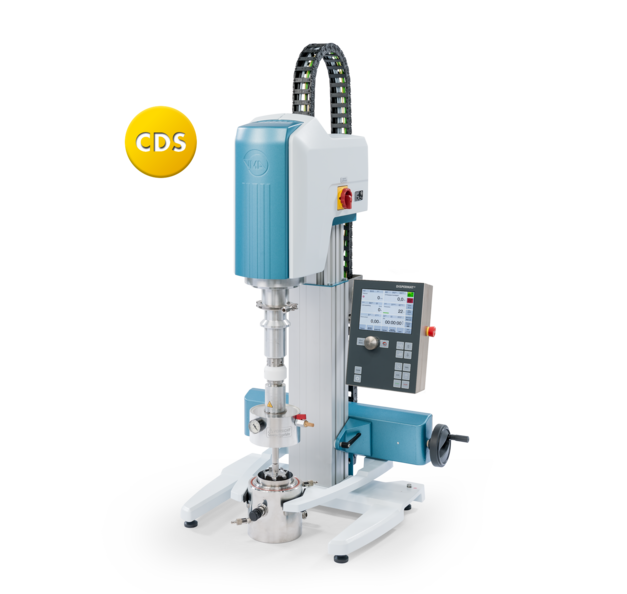

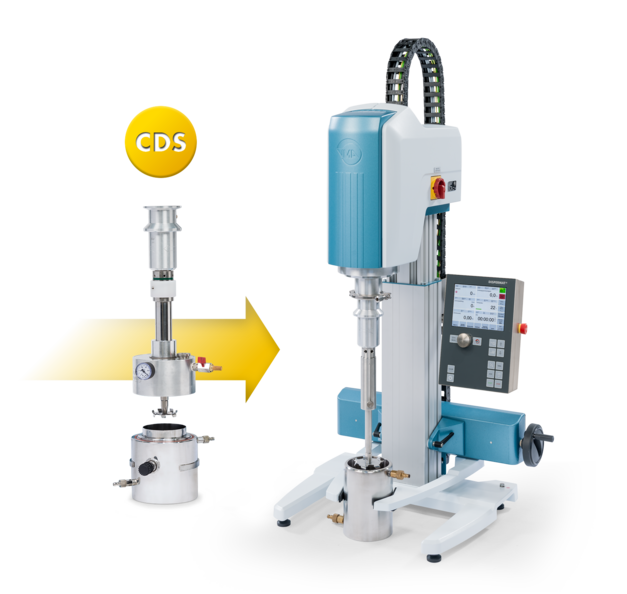

Adaptierbares Vakuumsystem für DISPERMAT® Dissolver.
Das Vakuum-Dispergiersystem CDS erlaubt die Durchführung von Dispergierprozessen in einem vollständig geschlossenen System unter Vakuum.

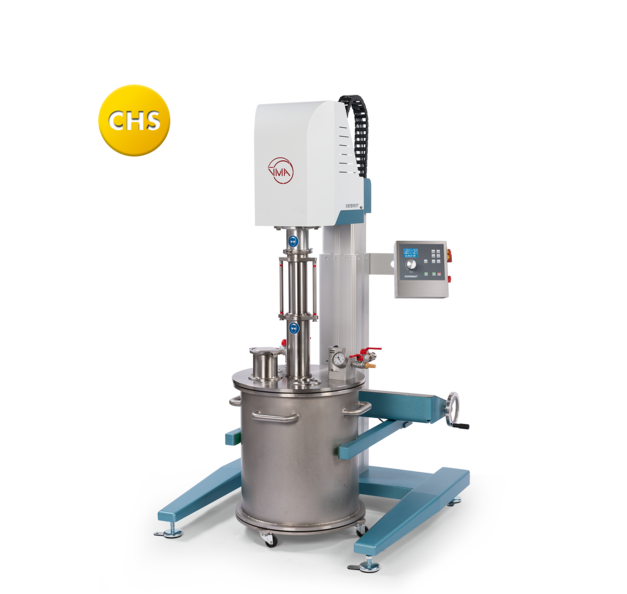

Vakuum-Dispergiersystem CDSVakuum-Dispergiersystem CHS

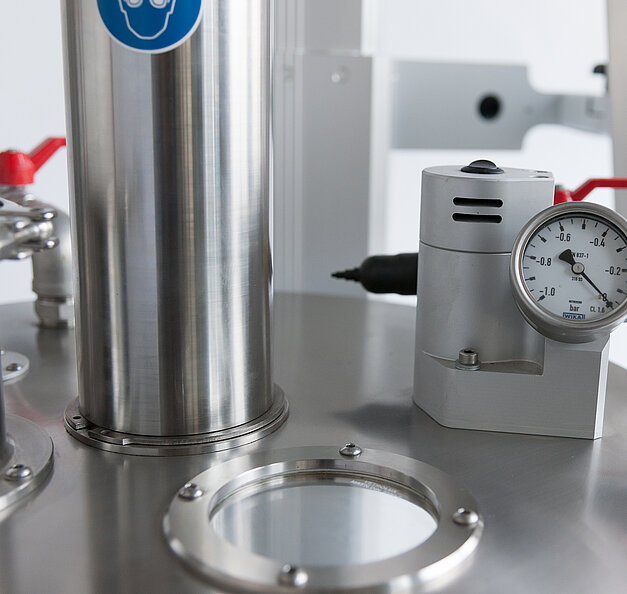

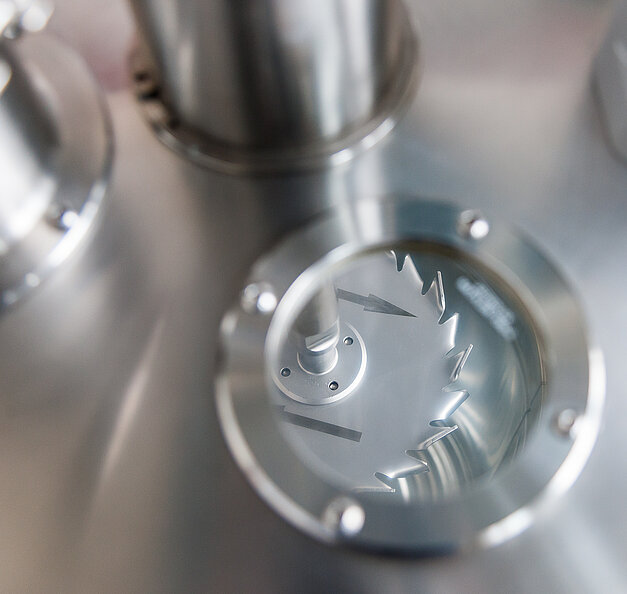

Adaptierbares Vakuumsystem mit fahrbarer Vakuumeinheit.
Mit dem adaptierbaren Vakuumsystem CHS können Produkte direkt in Blechbehältern, Hobbocks und kundenspezifischen Behältern unter Vakuum hergestellt werden.

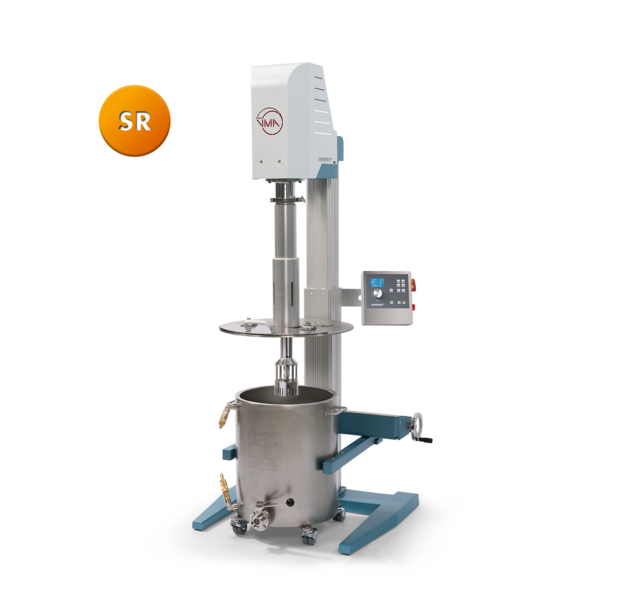

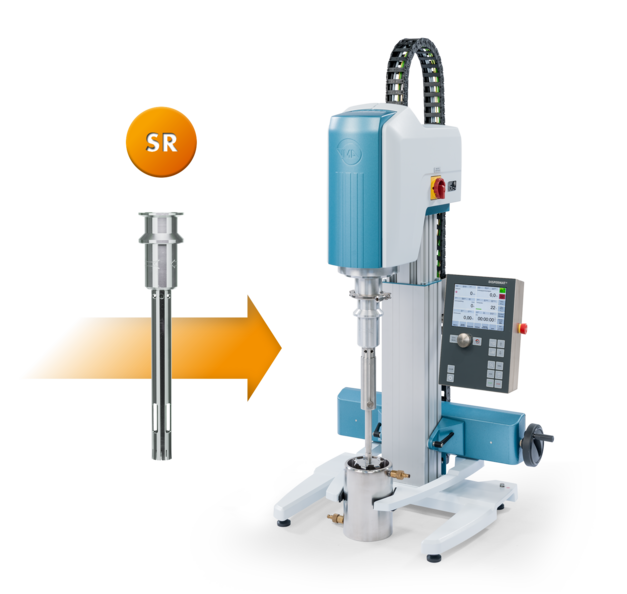

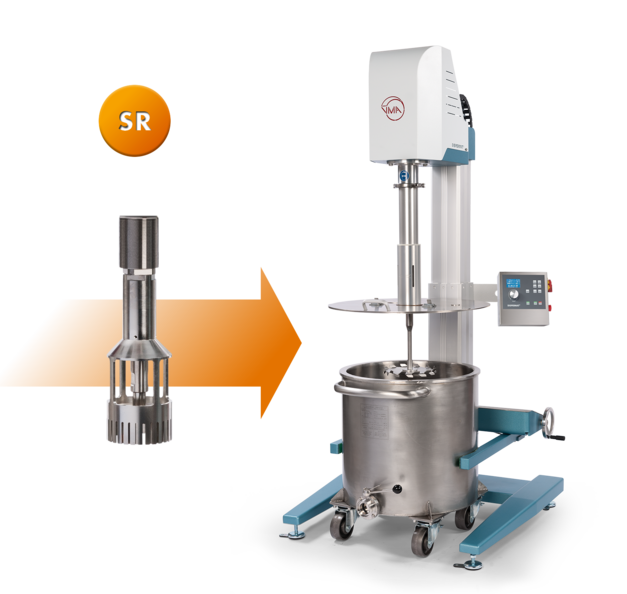

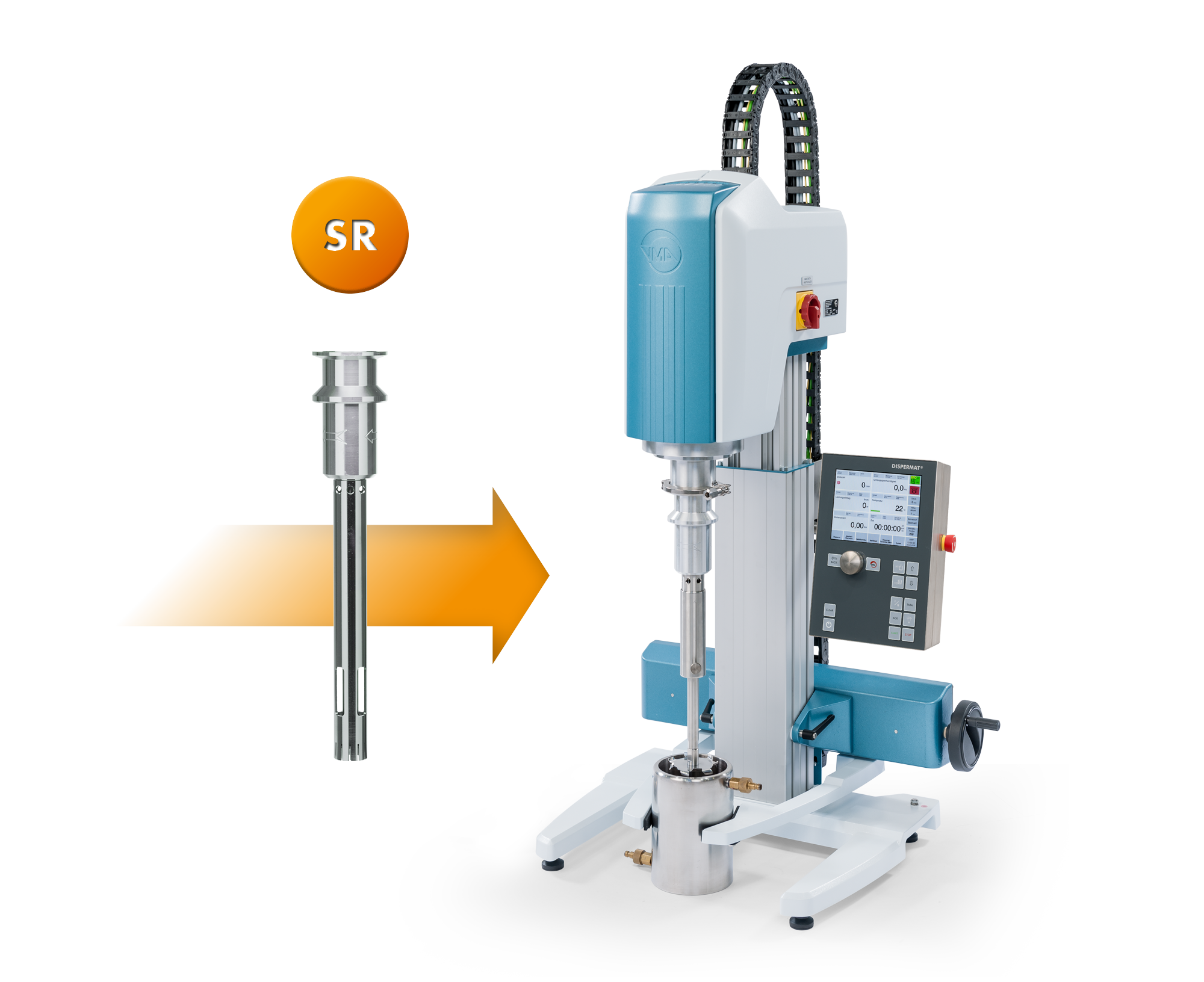

Vakuum-Dispergiersystem CHSRotor-Stator Homogenisator SR

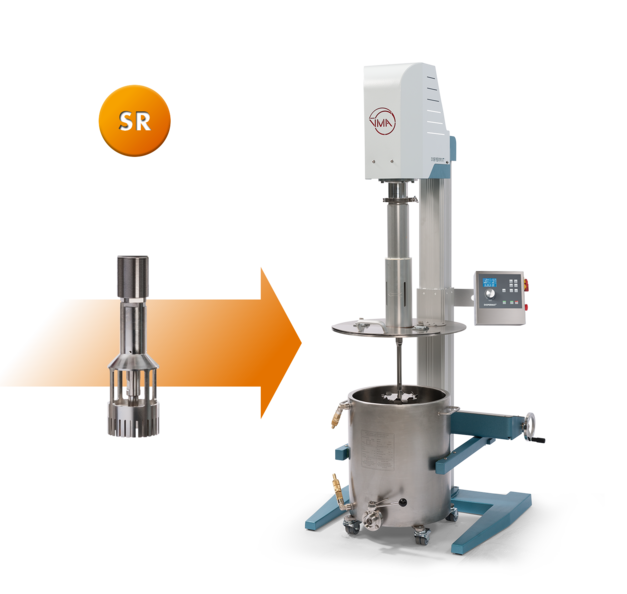

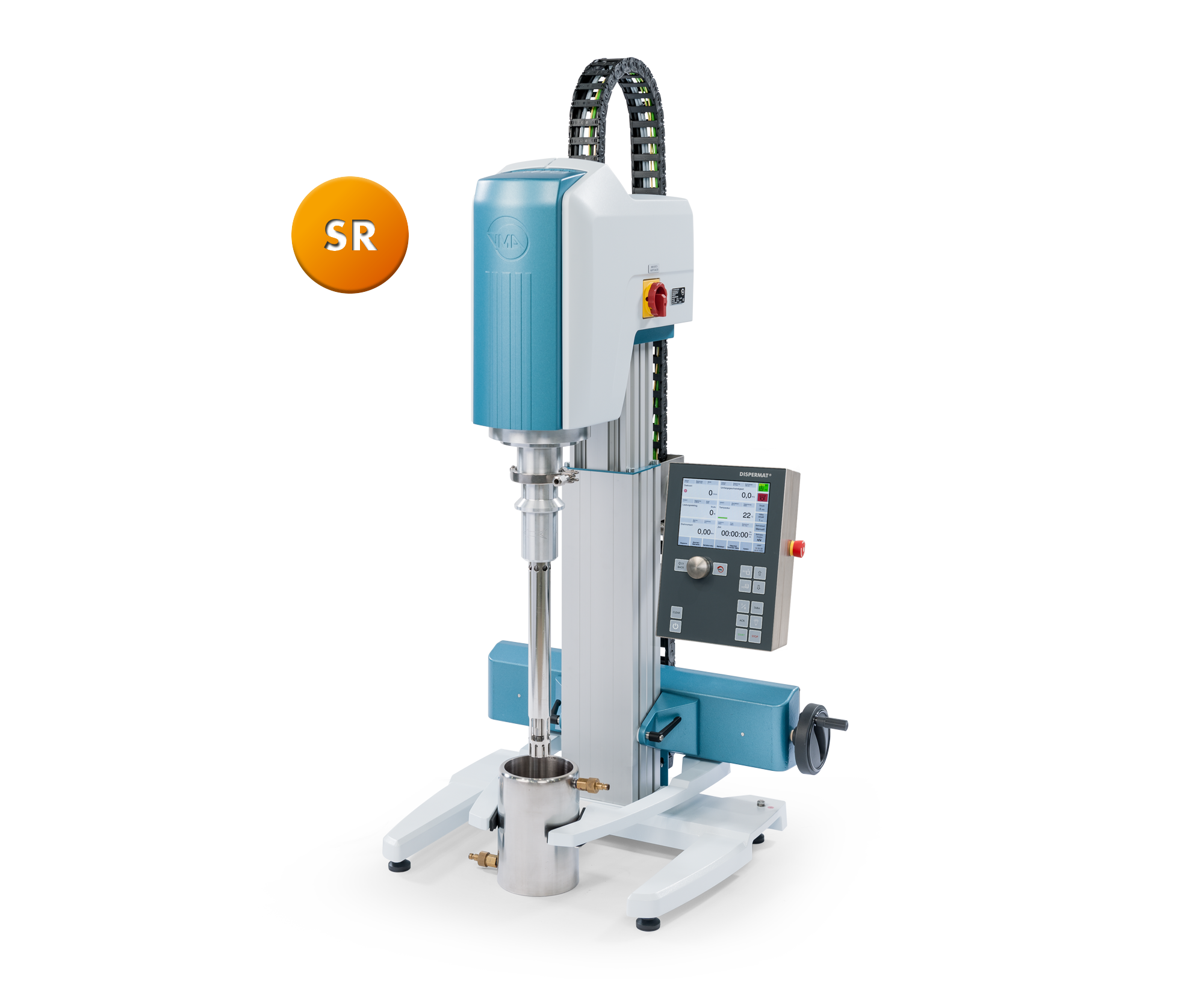

Adaptierbares Rotor‒Stator Dispergiersystem
Vertikale Hochleistungs-Rotor-Stator Systeme zum Homogenisieren, Emulgieren, Suspergieren, Dispergieren, Mischen und Lösen.

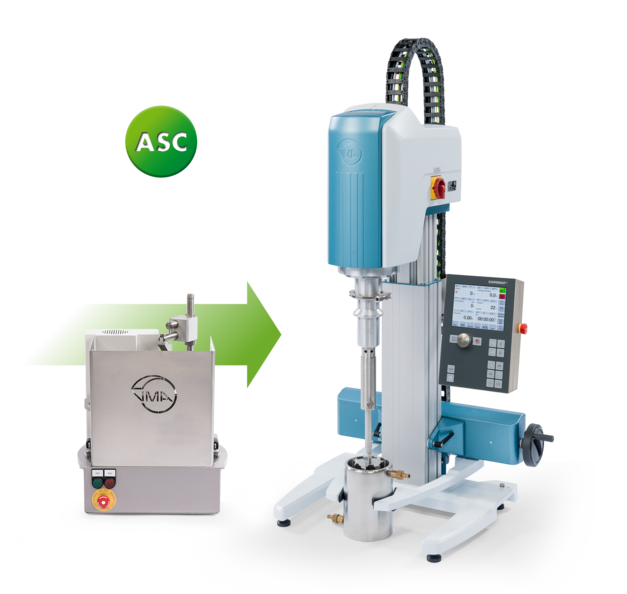

Rotor-Stator Homogenisator SRAbstreifsystem ASC

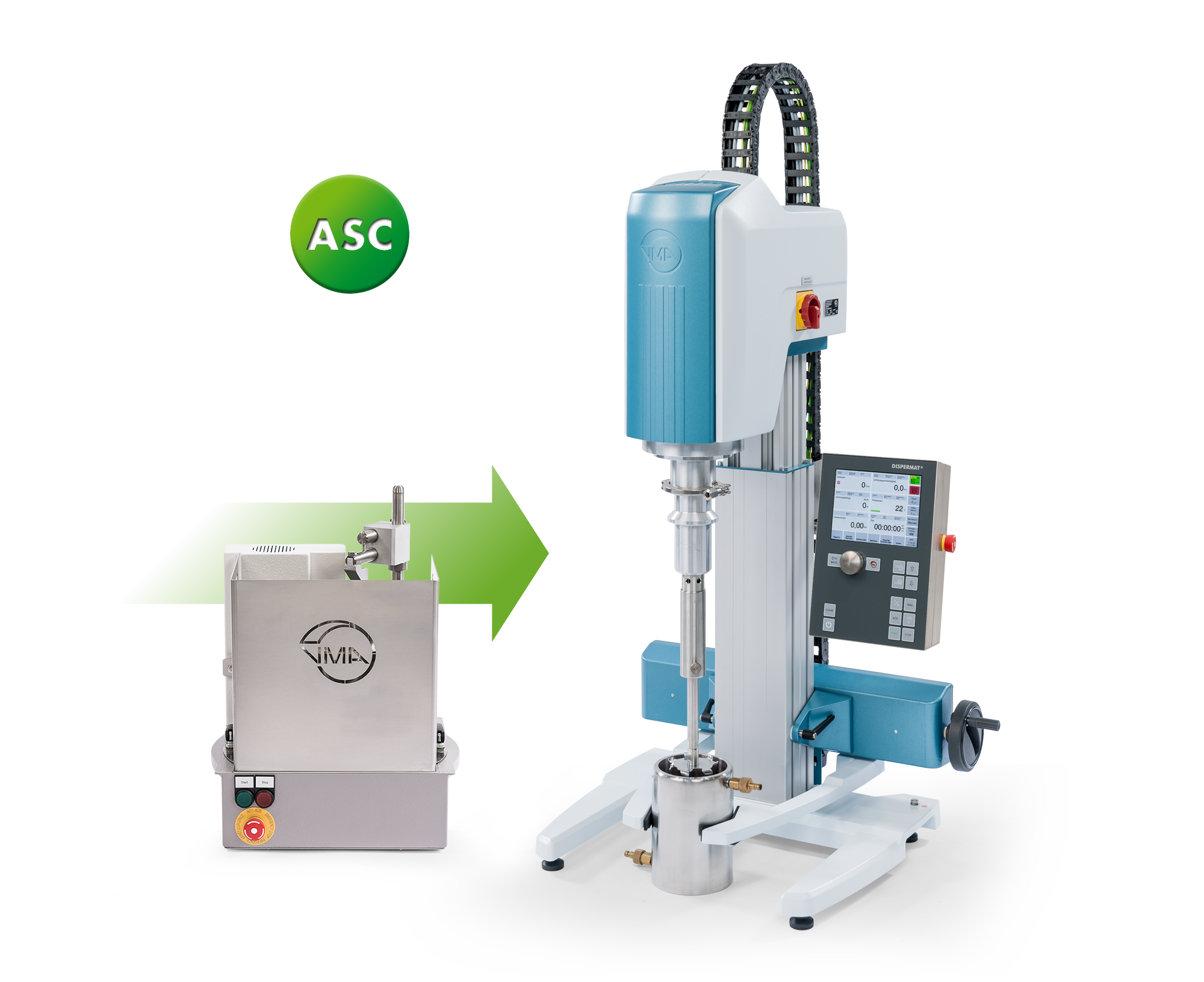

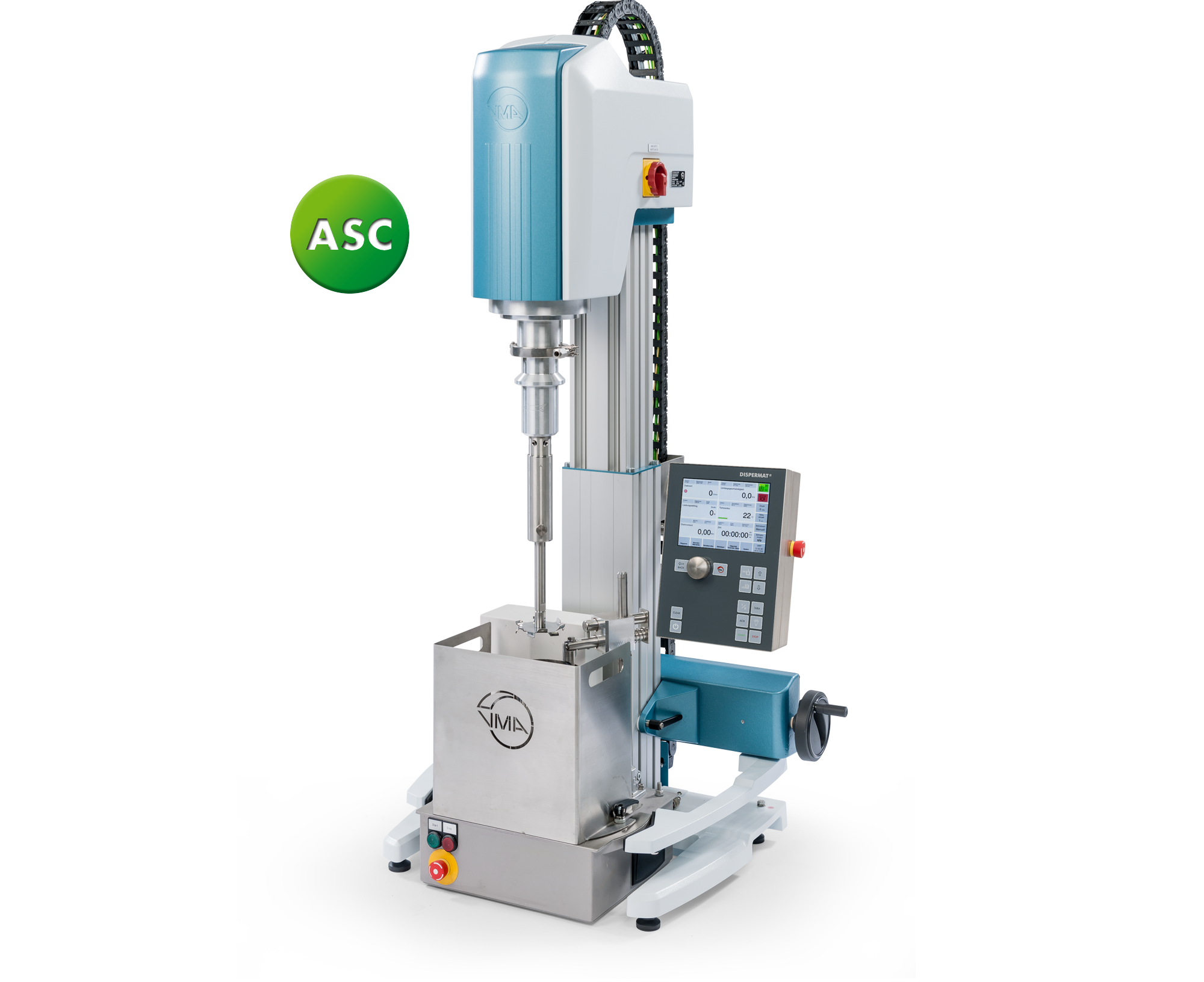

Adaptierbares Abstreifsystem für DISPERMAT® Dissolver.
Abstreifsystem ASC zum Dispergieren, Rühren und Mischen hochviskoser und nicht fließfähiger Substanzen.
Abstreifsystem ASCZubehör
Dispergierbehälter und Dissolverscheiben für den Dissolver DISPERMAT® CN
DISPERMAT® | Dispergierbehälter | Dissolverscheiben ø |
---|---|---|
Dissolver DISPERMAT® CN10 | 0,25 ‒ 25 Liter | 40 ‒ 125 mm |
Dissolver DISPERMAT® CN20 | 0,25 ‒ 25 Liter | 40 ‒ 150 mm |
Dissolver DISPERMAT® CN30 | 0,25 ‒ 25 Liter | 60 ‒ 150 mm |
Dissolver DISPERMAT® CN40 | 0,25 ‒ 25 Liter | 60 ‒ 175 mm |
Dissolver DISPERMAT® CN60 | 10 ‒ 100 Liter | 70 ‒ 300 mm |
Dissolver DISPERMAT® CN80 | 10 ‒ 100 Liter | 80 ‒ 350 mm |
Dissolver DISPERMAT® CN90 | 25 ‒ 250 Liter | 100 ‒ 400 mm |
Dissolver DISPERMAT® CN120 | 25 ‒ 250 Liter | 100 ‒ 450 mm |
