Dissolver DISPERMAT® SC4-EX

Vielseitig einsetzbarer explosionsgeschützter Produktionsdissolver für Behälter bis 750 Liter

Leistung
15 – 22 kW
Produkt
30 – 600 Liter
Steuerung
C / SC / SPS

Der Dissolver DISPERMAT® SC4-EX kann mit den modularen Schnellwechselsystemen zusätzlich eingesetzt werden als: Korbmühle TORUSMILL® TML100/250, Vakuum-Dispergiersystem VH4 und Rotor-Stator Homogenisator SRH4 .

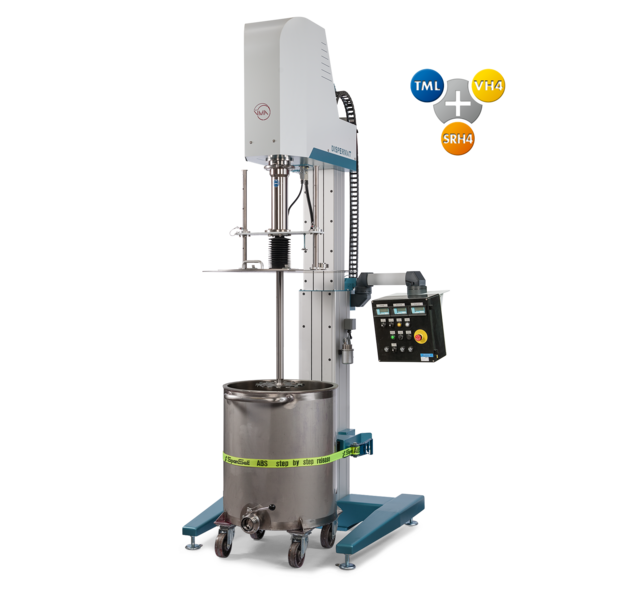

Explosionsgeschützter Produktionsdissolver DISPERMAT® SC4-EX

Der Dissolver DISPERMAT® SC4-EX ist ein vielseitig einsetzbarer Produktionsdissolver für Produktmengen von 30 bis 600 Liter. Der Dissolver ist für Behältergrößen von bis zu 750 Liter lieferbar. Der explosionsgeschützte Dissolver erfüllt nach 2014/34/EU (ATEX 100a) die aktuelle ATEX-Schutzklasse: II 2G Ex h IIB T3 Gb

Optional kann der explosionsgeschützte Dissolver mit einem großen Spektrum an wechselbaren Zubehörsystemen ausgestattet werden. Die innovative, modular aufgebaute Dispergiermaschine ermöglicht die Durchführung unterschiedlicher Rühr-, Dispergier- und Mahlprozesse. Das patentierte Wechselsystem erlaubt den wahlweisen Einsatz eines Rotor-Stator-Systems, eines Dissolvers oder einer Korbmühle.



Der Dissolver DISPERMAT® SC4-EX verfügt über einen angebauten Deckel:
Der stabile Deckel des explosionsgeschützten Produktionsdissolvers DISPERMAT® SC4-EX erlaubt eine einfache Höhenverstellung der Welle auch während des Dispergierprozesses. Der Deckel liegt bei dem Dispergierprozess sicher auf dem Behälterrand auf. Der Deckel ist serienmäßig mit einem Produktzugabesystem ausgestattet. Optional sind diverse Behälterdeckelaufbauten wie eine LED-Beleuchtung, eine PT100-Temperaturkontrolle, ein Liquifant Füllstandssensor (auch in ATEX), oder Schaugläser und verschiedene Einfülltrichter lieferbar.



Der Produktionsdissolver DISPERMAT® SC4-EX ist mit dem Kompaktstativ H4 ausgestattet:
Der explosionsgeschützte Dissolver DISPERMAT® SC4-EX verfügt über ein innovatives Teleskopstativ mit integrierter elektrischer Höhenverstellung. Die kompakte Dispergiermaschine kann direkt in einem Industrieboden verankert werden. Alternativ ist jedoch auch ein entsprechender Stativfuss verfügbar. An den Außenflächen der Säule befindet sich ein praktisches Nutsystem. Hier können am DISPERMAT® SC4-EX leicht und sicher diverse Zubehörsysteme angebracht werden.

Durch den Einsatz unseres DISPERSAFE® Sicherheitsmoduls erlaubt der DISPERMAT® SC4-EX die komfortable Verwendung variabler Behältergrößen ohne ein Einstellen von Endschaltern oder mechanischen Vorrichtungen. Die in der EN ISO 13849-1 definierten Anforderungen an die Funktionale Sicherheit müssen mit umfassenden Sicherheitseinrichtungen in den Maschinen angewendet werden.



Anwendungsgebiete für den Dissolver DISPERMAT® SC4-EX

  • Farben und Lacke
  • Kunststoffe
  • Bauchemie
  • Klebstoffe
  • Beschichtungen
  • Pharmazie und Kosmetik
  • Keramik, usw.



Produkthighlights Dissolver DISPERMAT® SC4-EX

OPTION: ZUBEHÖR
<p>ADAPTIERBARE SYSTEME<br /> Flexibel. Leistungsstark. Innovativ.</p>
ATEX
<p>ZONE 0/1/2<br /> Explosionsschutz</p>
HÖHENVERSTELLUNG
<p>ELEKTRISCH<br /> einfachste Handhabung, funktionales Design</p>
ARBEITSSCHUTZ
<p>MRL 2006/42/EG<br /> integrierte Sicherheitstechnologie</p>
OPTION: C‒TECHNOLOGIE
<p>PROZESSKONTROLLE<br /> reproduzierbarer Dispergiererfolg</p>
OPTION: DISPERWHEEL®
<p>DREHZAHLVERSTELLUNG<br /> mit Drehimpulsgeber</p>
OPTION: DISPERSAFE®
<p>TÜV ZERTIFIZIERTES<br /> Sicherheitsmodul [EN ISO 13849-1]</p>
OPTION: WINDISP© 7
<p>SOFTWARE<br /> Dokumentation, Forschung und QS</p>
MADE IN GERMANY
<p>SEIT 1972<br /> hohe Qualität und langlebige Technik</p>
DISPERMAT®
Typ
Leistung
kW
Drehzahl
min-1
Drehmoment
Nm
Produkt
Liter
Behälter
Liter
Dissolver DISPERMAT® SC4-15 EX 15 100 - 2200 101 / 148 30 - 600 75 - 750
Dissolver DISPERMAT® SC4-22 EX 22 100 - 2200 143 / 215 30 - 600 75 - 750
DISPERMAT® SC4-EX
Stativ H4
Abmessungen B x H x T 140 x 375 x 170 cm
Höhenverstellung elektrisch
Behältergröße 75 ‒ 750 Liter
Behälterspannbereich Ø 44 ‒ 100 cm
Behälterhöhe 50 ‒ 130 cm
Gewicht 1000 kg


Gerätegruppen
Gruppe II: Geräte zur Verwendung in explosionsgefährdeten Staub- und Gasatmosphären

  Kategorie 1 Kategorie 2 Kategorie 3
Gefahr ständig, häufig oder über längere Zeit gelegentlich selten oder kurzzeitig
Anforderung sehr hohe Sicherheit hohe Sicherheit normale Sicherheit
Zone / Stoffgruppe Zone 0 / Gas
Zone 20 / Staub
Zone 1 / Gas
Zone 21 / Staub
Zone 2 / Gas
Zone 22 / Staub


Explosionsgruppen, Temperaturklassen und Zündtemperaturen
Beispiele für die Zuordnung von Gasen und Dämpfen zu Temperaturklassen und Explosionsgruppen.

Explosionsgruppe

T1
>450°C
T2
300 ‒ 450°C
T3
200 ‒ 300°C
T4
135 ‒ 200°C
T5
100 ‒ 135°C
T6
85 ‒ 100°C
IIA Aceton
Äthan
Ammoniak
Benzol
Essigsäure
Kohlenoxyd
Methan
Methanol
Methylchlorid
Naphtalin
Phenol
Propan
Toluol
i-Amylacetat
n-Butan
n-Butylalkohol
Cyclohexanol
1,2 -Dichloräthan
Essigsäureanhydrid
Benzine
Diesel
Kerosine
Heizöle
n-Hexan
Acetaldehyd
IIB Stadtgas Äthylen Schwefelwasserstoff Äthyläther
IIC Wasserstoff Acetylen       Schwefelkohlenstoff

Der Produktionsdissolver DISPERMAT® SC4-EX kann mit verschiedenen Steuerungstechnologien ausgestattet werden.

C Technologie

DISPERWHEEL® Drehzahlverstellung
Stufenlose Drehzahlverstellung mit Drehimpulsgeber

Großes Farbdisplay
Anzeigen für Drehzahl, Drehmoment, Leistungseintrag, Produkttemperatur, Timer, Umfangsgeschwindigkeit und Höhe des Dispergierwerkzeuges

Reproduzierbarkeit
Dispergierverfahren: konstante Drehzahl und konstanter Leistungseintrag für optimale Reproduzierbarkeit der Dispergierversuche, Temperaturdispergierung

Datenaufzeichnung
Speicherung der Prozessparameter mit grafischer Darstellung

Abschaltwerte
Abschaltfunktion für die Parameter Temperatur, Drehzahl, Drehmoment und Leistung

Datenbank
100 individuell einstellbare PRESET Datensätze für: H1,H2, Drehzahl, Timer, Abschaltwerte, Rampenfunktion, etc.

DISPERSAFE®
TÜV zertifiziertes Sicherheitsmodul zur komfortablen Verwendung variabler Behältergrößen ohne Endschalter oder mechanische Vorrichtungen. mehr …

Leistungsabgleich
Abgleich der Leerlaufleistung zur Ermittlung des tatsächlichen Leistungseintrags

Höhenmessung
Individuell einstellbarer Arbeitsbereich vom kleinsten bis zum größten Behälter

Konnektivität
USB (Wi-Fi, LAN voraussichtlich 2022)

WINDISP© 7
Datenschnittstelle für die Software WINDISP© 7 zur Dokumentation, Analyse, Forschung, Entwicklung und Qualitätskontrolle

SC Technologie

Drehzahlverstellung:
stufenlose Drehzahlverstellung

Digitalanzeigen:
für Drehzahl, Ampere und Produkttemperatur (optional)

Höhenverstellung:
komfortable Höhenverstellung des Antriebsmotors

Tasten und Schalter für:
Power, Start, Stop und NOT-AUS

SPS Technologie

Die Dissolver, Perlmühlen und Korbmühlen DISPERMAT® und TORUSMILL® können auch mit der SPS-Steuerung ausgestattet werden. Das Grafikdisplay erlaubt die Anzeige der Betriebsparameter wie Drehzahl Leistungseintrag, Umfangsgeschwindigkeit des Dispergierwerkzeuges, Drehmoment und Produkttemperatur. Die Kombination aus einem Grafikdisplay und der standardisierten SPS-Steuerung ermöglicht jederzeit eine Erweiterung sowie Anpassung des Steuerungssystems an weitere verfahrenstechnische Applikationen.

Flexibel. Leistungsstark. Innovativ.

Innovation made in Germany: Der Dissolver DISPERMAT® SC4-EX kann mit den modularen Schnellwechselsystemen zusätzlich eingesetzt werden als: Korbmühle TORUSMILL® TML100/250, Vakuum-Dispergiersystem VH4 und Rotor-Stator Homogenisator SRH4 .

Korbmühle TORUSMILL® TML100/250

Adaptierbare Korbmühle für DISPERMAT® Produktionsdissolver

Extrem schneller Chargen- und Systemwechsel in der Produktion mit der hocheffizienten Tauchmühle TORUSMILL® TML.

Korbmühle TORUSMILL® TML100/250

Vakuum-Dispergiersystem VH4

Adaptierbares Vakuumsystem für DISPERMAT® Produktionsdissolver

Das Vakuum-Dispergiersystem VH4 erlaubt die Durchführung von Dispergierprozessen in einem vollständig geschlossenen System unter Vakuum.

Vakuum-Dispergiersystem VH4

Rotor-Stator Dispergiersystem SRH4

Adaptierbares Rotor‒Stator Dispergiersystem

Vertikales Hochleistungs-Rotor-Stator System für DISPERMAT® Produktionsdissolver zum Homogenisieren, Emulgieren, Suspergieren, Dispergieren, Mischen und Lösen.

Rotor-Stator Dispergiersystem SRH4
