Disperseur DISPERMAT® SC4

Disperseur de production polyvalent pour des cuves de jusqu'à 750 litres

Puissance
15 – 22 kW
Produit
30 – 600 litres
Commande
CN / C / SC / SPS

Innovation fabriquée en Allemagne: Grâce aux systèmes de dispersion et de broyage fin modulaires, le Disperseur DISPERMAT® SC4 peut également être utilisé comme Broyeur à panier TORUSMILL® TML100/250, Système de dispersion sous vide VH4 und Système de dispersion rotor-stator SRH4 .

DISPERMAT® SC4 : disperseurs de production performants avec de nombreux accessoires

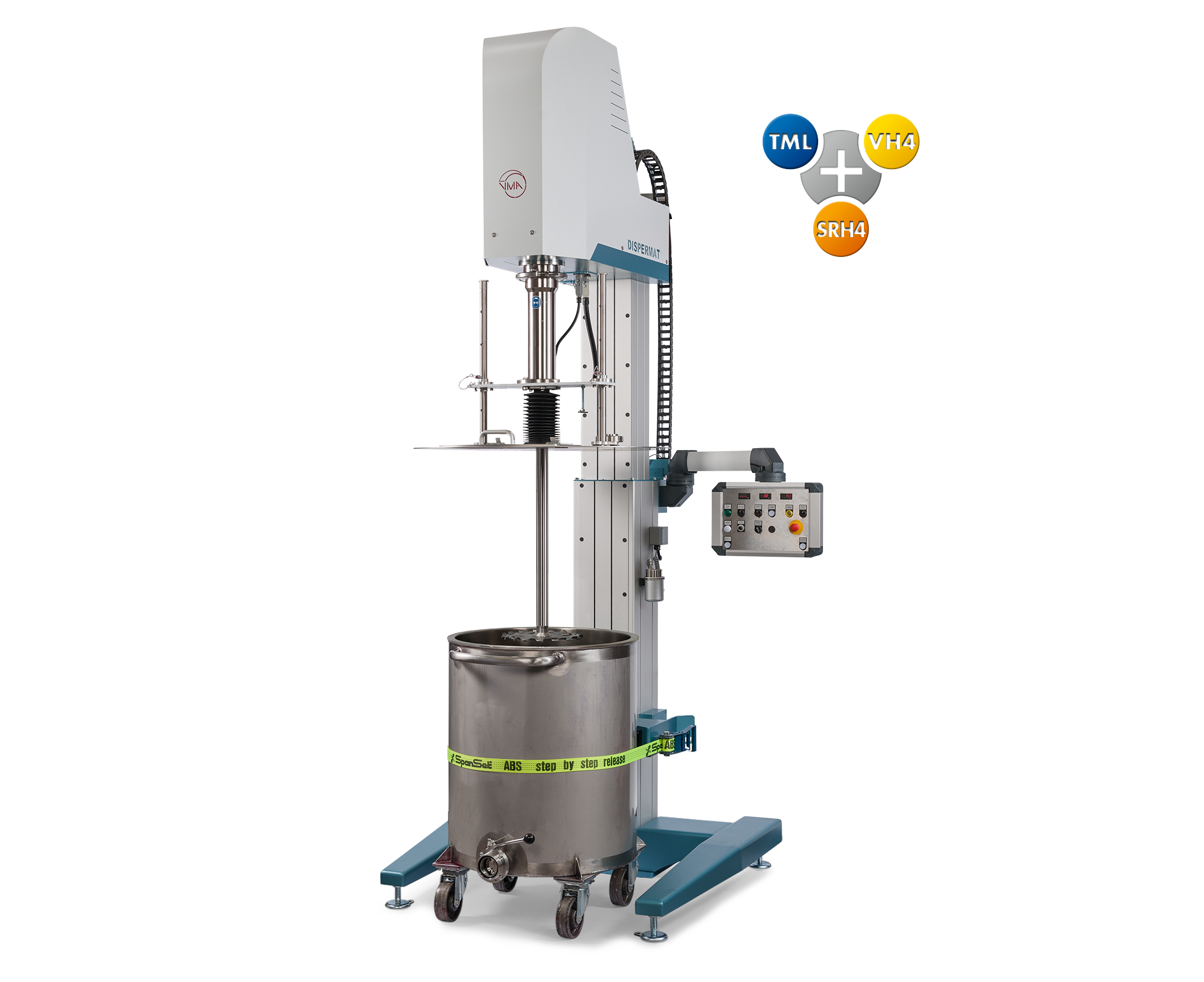

Le disperseur DISPERMAT® SC4 est un disperseur de production polyvalent pour des quantités de produits de 30 à 600 litres. Le disperseur est disponible pour des volumes de cuve de jusqu'à 750 litres.

En option, le disperseur peut être équipé d'un large éventail de systèmes d'accessoires interchangeables. Cette machine de dispersion innovante et modulaire permet de réaliser différents processus d'agitation, de dispersion et de broyage. Le système interchangeable breveté permet d'utiliser au choix un système rotor-stator, un disperseur ou un broyeur à panier.



Le disperseur de production DISPERMAT® SC4 dispose d'un couvercle intégré :

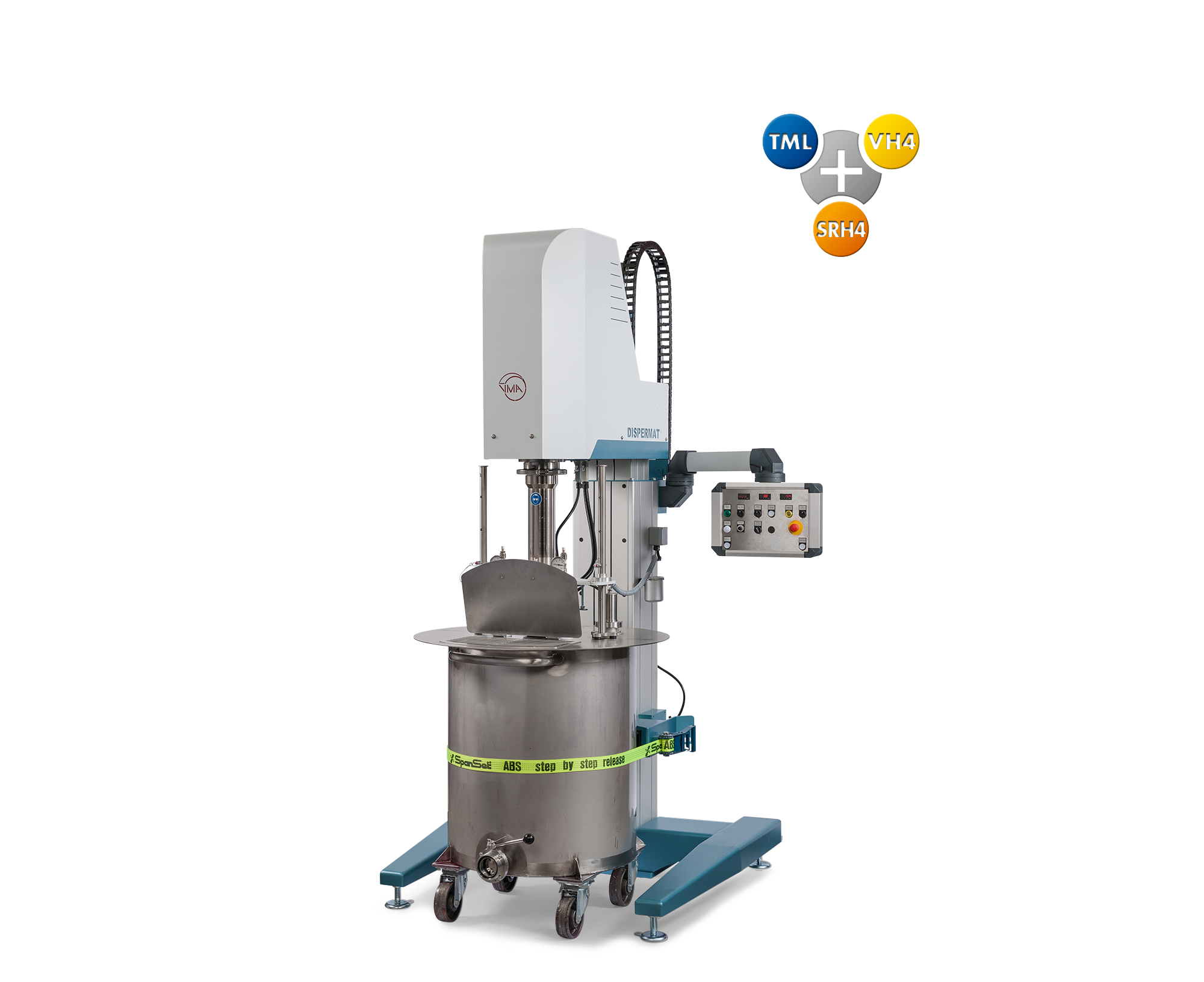

Le couvercle solide du DISPERMAT® SC4 permet un ajustage en hauteur facile de l'arbre même pendant le processus de dispersion. Le couvercle repose en sécurité sur le haut de la cuve lors de la dispersion. Il est équipé en série d'une ouverture sécurisée pour introduction de produits. Divers options, comme un éclairage LED, un contrôle de température par PT100, un capteur de niveau Liquiphant (également en ATEX) ou hublot en verre d'observation et différentes trémies de chargement.



Les domaines d'application de nos disperseurs DISPERMAT® SC4 de haute qualité sont multiples :
Le DISPERMAT® SC4 dispose d'un support avec colonne télescopique innovant avec réglage en hauteur électrique intégré. La machine compacte peut être ancrée directement dans un sol industriel. Toutefois, un pied adapté est également disponible en option. Un système de rainures pratique se trouve sur les surfaces extérieures de la colonne. Le DISPERMAT® SC4 peut être équipé facilement et en toute sécurité de divers accessoires.



Les domaines d'application de nos disperseurs DISPERMAT® SC4 de haute qualité sont multiples :

  • peintures et vernis
  • pigments et additifs
  • encres d'impression
  • chimie
  • matières plastiques
  • chimie du bâtiment
  • électronique
  • colles
  • revêtements
  • pharmacie et cosmétique
  • microbiologie
  • agrochimie
  • céramique etc.



Disperseur DISPERMAT® SC4: Les fonctions les plus importantes

OPTION : ACCESSOIRES
<p>SYSTÈMES MODULAIRES<br /> Flexible. Puissant. Innovant.</p>
RÉGLAGE EN HAUTEUR
<p>ÉLECTRIQUE<br /> Maniement très simple, design fonctionnel</p>
SECURITE DU TRAVAIL
<p>DIRECTIVE 2006/42/CE<br /> Technologie de sécurité intégrée</p>
OPTION : C-TECHNOLOGIE
<p>CONTROLE DE PROCESSUS<br /> succès de dispersion reproductible</p>
OPTION : DISPERWHEEL®
<p>REGLAGE DE VITESSE<br /> avec encodeur</p>
OPTION : DISPERSAFE®
<p>MODULE DE SÉCURITÉ<br /> Certifié TÜV (EN ISO 13849-1)</p>
OPTION : LOGICIEL
<p>WINDISP© 7<br /> Documentation, recherche et AQ</p>
MADE IN GERMANY
<p>DEPUIS 1972<br /> qualité supérieure et technique durable</p>
DISPERMAT®
Type
Puissance
kW
Vitesse
tr/min
Couple
Nm
Produit
Litres
Cuve
Litres
Disperseur DISPERMAT® SC4-15 15 100 - 2200 101 / 148 30 - 600 75 - 750
Disperseur DISPERMAT® SC4-22 22 100 - 2200 143 / 215 30 - 600 75 - 750
DISPERMAT® SC4
Support H4
Dimensions L x H x P 140 x 375 x 170 cm
Réglage en hauteur électrique
Taille de la cuve 75 - 750 litres
Plage de serrage de la cuve Ø 44 - 100 cm
Hauteur de la cuve 50 - 130 cm
Poids 1000 kg

Le disperseur de production DISPERMAT® SC4 peut être équipé de différentes technologies de commande.

Technologie CN

DISPERWHEEL® Réglage de la vitesse
Réglage en continu de la vitesse avec encodeur

Affichages numériques
Affichages numériques de la vitesse, de la minuterie, du couple, de la température du produit, de la hauteur de l'outil de dispersion et du dispositif de sécurité

Minuterie
Fonction de minuterie avec affichage du temps de dispersion présélectionné et du temps de dispersion déjà écoulé, commutation sur la deuxième vitesse de rotation commandée par minuterie

Valeurs de coupure
Coupure en cas de température surélevée

Réglage en hauteur
Commande du réglage en hauteur confortable du moteur d'entraînement via le clavier à effleurement.

DISPERSAFE® :
Module de sécurité certifié TÜV pour une utilisation confortable de cuves de différentes tailles sans fins de course ou dispositifs mécaniques. plus ...

Mesure de la hauteur
Plage de travail réglable individuellement de la plus petite cuve à la plus grande (H1, H2, HA)

Clavier à effleurement
Le clavier à effleurement protégé contre les projections d'eau et résistant aux solvants permet une utilisation particulièrement confortable.

Technologie C

DISPERWHEEL® Réglage de la vitesse
Réglage en continu de la vitesse avec encodeur

Grand écran couleur
Affichage de la vitesse, du couple, de l'apport de puissance, de la température du produit, de la minuterie, de la vitesse périphérique et de la hauteur de l'outil de dispersion

Reproductibilité
Procédé de dispersion : vitesse et apport de puissance constants pour une reproductibilité optimale des essais de dispersion, dispersion en température

Enregistrement des données
Enregistrement des paramètres du procédé avec représentation graphique

Valeurs de coupure
Fonction de coupure pour les paramètres température, vitesse, couple et puissance

Base de données
100 enregistrements PRESET réglables individuellement pour : H1,H2, vitesse, minuterie, valeurs d'arrêt, fonction de rampe, etc.

DISPERSAFE®
Module de sécurité certifié TÜV pour une utilisation confortable de cuves différente taille sans fin de course ou dispositifs mécaniques. plus ...

Réglage de la puissance
Réglage de la puissance à vide pour déterminer l’apport de puissance réel

Mesure de la hauteur
Plage de travail réglable individuellement de la plus petite cuve à la plus grande

Connectivité
USB (Wi-Fi, LAN prévu pour 2022)

WINDISP© 7
Interface de données pour le logiciel WINDISP© 7 pour la documentation, l'analyse, la recherche, le développement et le contrôle de la qualité

SC Technologie

Réglage de la vitesse
réglage de la vitesse en continu

Affichages numériques
pour la vitesse, les ampères et la température du produit (en option)

Réglage en hauteur
réglage en hauteur confortable du moteur d'entraînement

Touches et interrupteurs
pour alimentation, démarrage, arrêt et ARRÊT D'URGENCE

Technologie SPS

Les disperseurs, broyeurs à billes et broyeurs à panier DISPERMAT® et TORUSMILL® peuvent également être équipés du panneau de commande API (PLC). L'écran graphique permet d'afficher les paramètres de fonctionnement tels que la vitesse de l'apport en puissance, la vitesse périphérique de l'outil de dispersion, le couple et la température du produit. La combinaison de l'affichage graphique et de la commande programmable standardisée permet  l'extension et l'adaptation du système de commande à d'autres installations techniques.

Flexible. Puissant. Innovant.

Innovation made in Germany: Grâce aux systèmes de dispersion et de broyage fin modulaires, le Disperseur DISPERMAT® SC4 peut également être utilisé comme Broyeur à panier TORUSMILL® TML100/250, Système de dispersion sous vide VH4 und Système de dispersion rotor-stator SRH4 .

Broyeur à panier TORUSMILL® TML100/250

Broyeur à panier modulaire pour les disperseurs de production DISPERMAT®

Changement de lot et de système extrêmement rapide dans la production avec le broyeur à immersion très efficace TORUSMILL® TML.

Broyeur à panier TORUSMILL® TML100/250

Système de dispersion sous vide VH4

Système de vide modulaire pour les disperseurs de production DISPERMAT®

Le système de dispersion sous vide VH4 permet d'effectuer des processus de dispersion dans un système entièrement fermé sous vide.

Système de dispersion sous vide VH4

Système de dispersion rotor-stator SRH4

Système de dispersion rotor‒stator modulaire

Système rotor-stator vertical haute performance pour disperseurs de production DISPERMAT® pour l'homogénéisation, l'émulsification, la mise suspension, la dispersion, le mélange et la dissolution.

Système de dispersion rotor-stator SRH4
