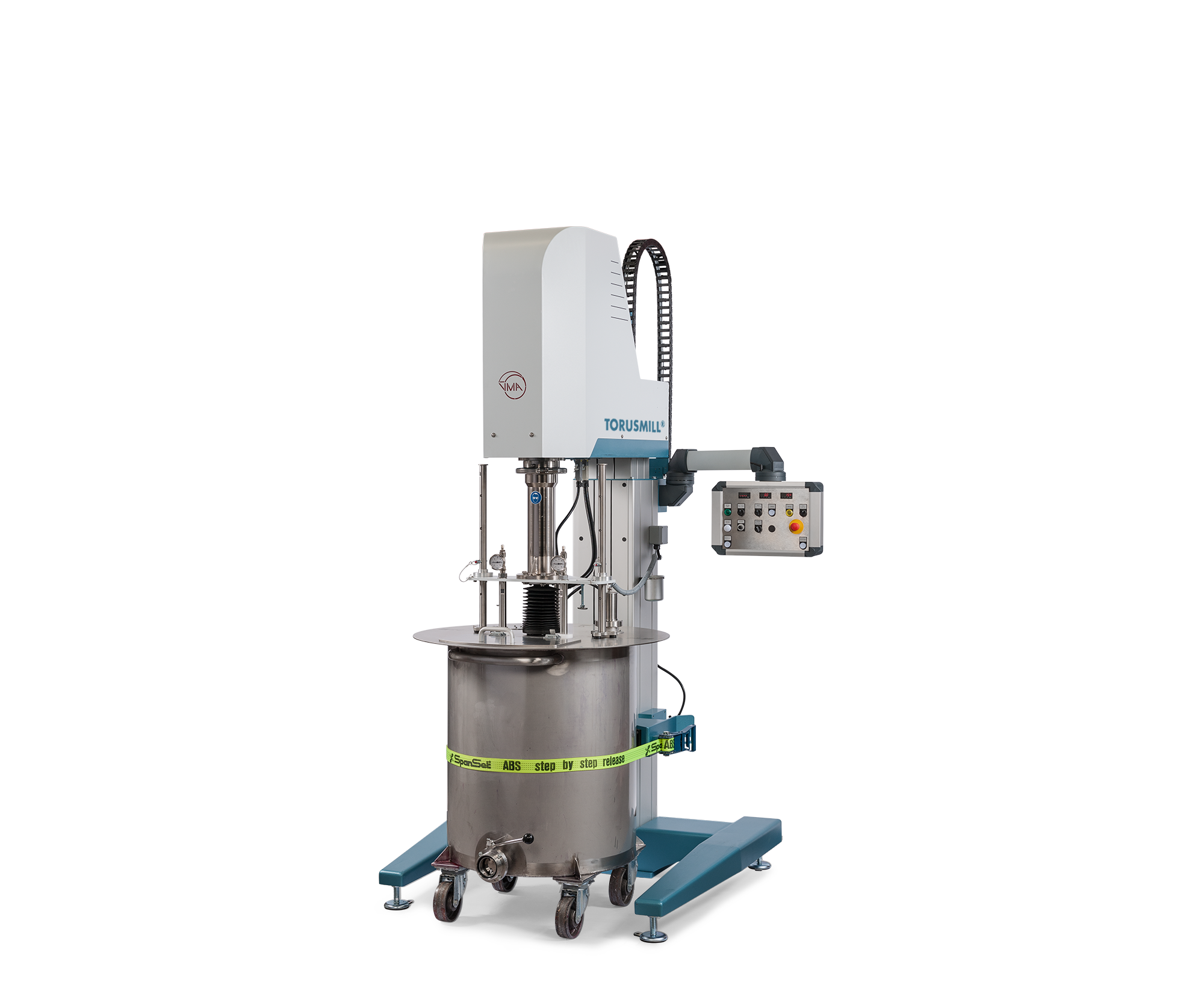

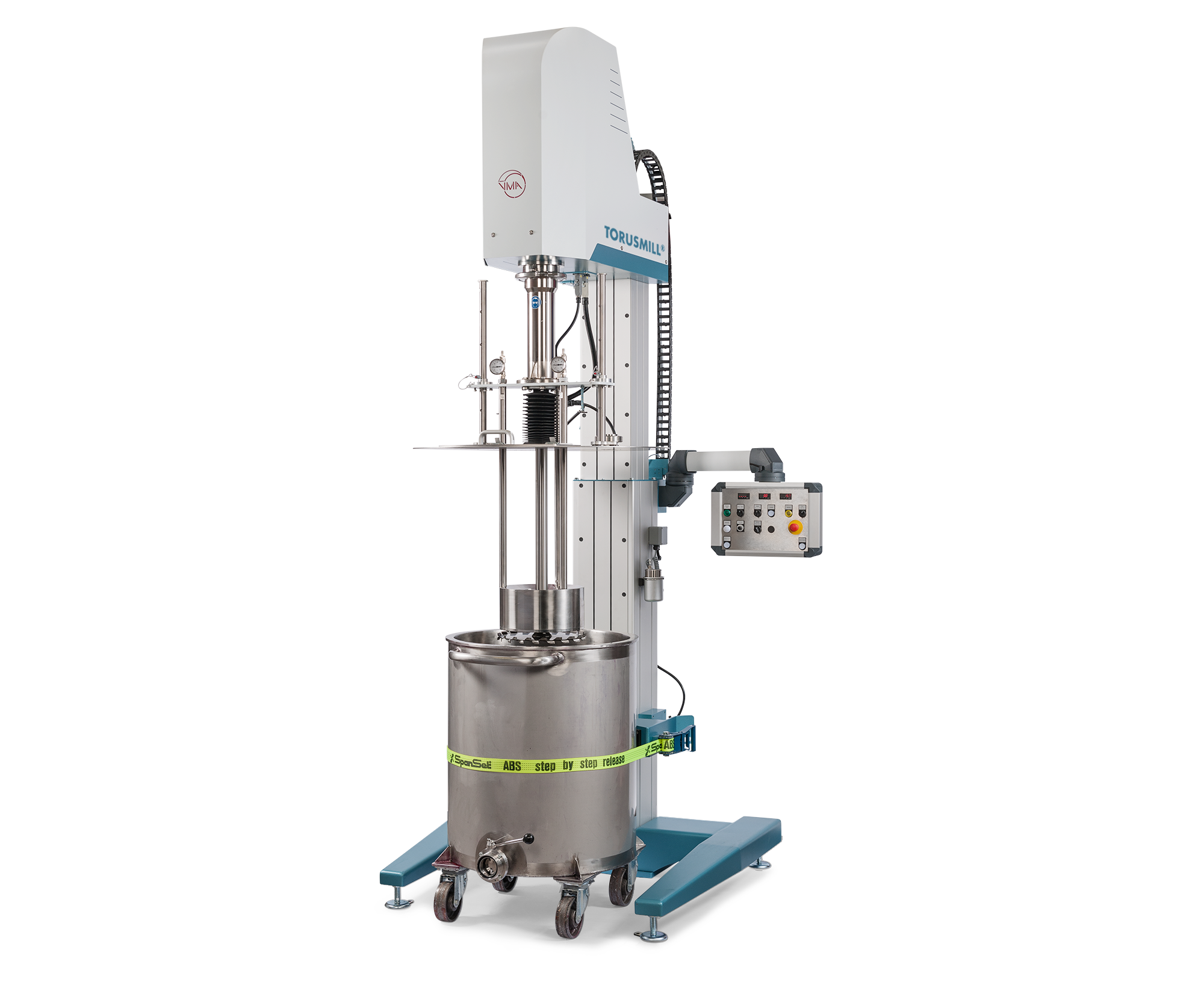

Broyeurs à panier TORUSMILL® SK4

Broyeur à immersion de production très efficace, de forme compacte, pour des cuves de jusqu'à 750 litres

Puissance
15 – 22 kW
Produit
50 – 400 litres
Commande
CN / C / SK / SPS

Les broyeurs à immersion TORUSMILL® SK4 sont des broyeurs à panier très efficaces qui permettent d'obtenir d'excellents résultats de broyage en très peu de temps. Le broyeur à panier TORUSMILL® SK4 est mehr

Broyeur à panier innovant TORUSMILL® SK4 : d'excellents résultats de broyage fin en très peu de temps !

Les broyeurs à immersion TORUSMILL® SK4 sont des broyeurs à panier très efficaces qui permettent d'obtenir d'excellents résultats de broyage en très peu de temps. Le broyeur à panier TORUSMILL® SK4 est disponible en différentes variantes de 15 kW à 22 kW de puissance motrice pour le traitement de produits de faible et moyenne viscosité. Le dispositif de serrage fixe du broyeur à immersion TORUSMILL® SK4 peut recevoir des cuves d'un volume de jusqu'à 750 litres. La circulation rapide de la base de broyage à travers le panier de broyage est assurée par une roue de pompage intégrée et brevetée. On obtient ainsi un nombre de passages élevé et un spectre granulométrique étroit. Le disque de dispersion monté sous le panier de broyage garantit un mélange sans espace mort de la base de broyage dans la cuve de broyage.

  • Panier de broyage à double paroi à température réglable : La chaleur générée lors du broyage de la base de broyage est évacuée efficacement par le liquide de thermostatisation forcé en forme de spirale
  • Excellente circulation de la base de broyage grâce à la roue de pompage brevetée et au disque de dispersion
  • Scale-up facile du broyeur à panier de laboratoire TORUSMILL® TML au broyeur à panier de production TORUSMILL® SK
  • Utilisation de cuves propres du client, même de tailles différentes



Le broyeur à panier de production TORUSMILL® SK4 est équipé d'un couvercle rapporté :
Le couvercle solide du broyeur à panier TORUSMILL ® SK4 permet un réglage facile de la hauteur de l'arbre même pendant le processus de dispersion. Le couvercle repose sûrement sur le bord de la cuve lors du processus de broyage. Le couvercle est équipé en série d'un système d'ajout de produit. Diverses structures de couvercle de cuve sont disponibles en option, comme un éclairage LED, un contrôle de température PT100, un capteur de niveau Liquifant (également en ATEX), ou des verres-regard et différentes trémies de remplissage.



Le broyeur à immersion de production TORUSMILL® SK4 est équipé du trépied H4 :
Le broyeur à panier® SK4 dispose d'un trépied télescopique innovant avec réglage en hauteur électrique intégré. Le broyeur à panier compact peut être ancré directement dans un sol industriel. Toutefois, un trépied correspondant est également disponible. Un système de rainures pratique se trouve sur les surfaces extérieures de la colonne. Le broyeur à panier TORUSMILL® SK4 peut être équipé facilement et sûrement de divers accessoires.



Les domaines d'application de nos broyeurs à panier TORUSMILL® SK4 de haute qualité sont multiples :

  • peintures et vernis
  • pigments et additifs
  • encres d'impression
  • chimie
  • matières plastiques
  • chimie du bâtiment
  • électronique
  • colles
  • revêtements
  • pharmacie et cosmétique
  • microbiologie
  • agrochimie
  • céramique etc.



Broyeurs à panier TORUSMILL® SK4: Les fonctions les plus importantes

TECHNOLOGIE NANO
<p>BROYAGE FIN<br /> jusqu'à l'échelle nanométrique</p>
OPTION : VERSION CÉRAMIQUE
<p>SYSTÈME DE BROAYAGE<br /> en ZrO2 ou SiSiC</p>
RÉGLAGE EN HAUTEUR
<p>ÉLECTRIQUE<br /> Maniement très simple, design fonctionnel</p>
SECURITE DU TRAVAIL
<p>DIRECTIVE 2006/42/CE<br /> Technologie de sécurité intégrée</p>
OPTION : C-TECHNOLOGIE
<p>CONTROLE DE PROCESSUS<br /> succès de dispersion reproductible</p>
OPTION : DISPERWHEEL®
<p>REGLAGE DE VITESSE<br /> avec encodeur</p>
OPTION : DISPERSAFE®
<p>MODULE DE SÉCURITÉ<br /> Certifié TÜV (EN ISO 13849-1)</p>
OPTION : LOGICIEL
<p>WINDISP© 7<br /> Documentation, recherche et AQ</p>
MADE IN GERMANY
<p>DEPUIS 1972<br /> qualité supérieure et technique durable</p>
TORUSMILL®
Type
Puissance
kW
Vitesse
tr/min
Couple
Nm
Produit
Litres
Cuve
Litres
Broyeur à panier TORUSMILL® SK4-15 15 100 - 1150 101 / 148 50 - 400 75 - 750
Broyeur à panier TORUSMILL® SK4-22 22 100 - 1150 143 / 215 50 - 400 75 - 750
TORUSMILL® SK4
Trépied H4
Dimensions B x H x T 140 x 375 x 170 cm
Réglage en hauteur électrique
Taille de la cuve 75 ‒ 750 litres
Plage de serrage de la cuve Ø 44 ‒ 100 cm
Hauteur de la cuve 50 ‒ 130 cm
Poids 1000 kg

Le broyeur à panier de production SK4 peut être équipé de différentes technologies de commande.

Technologie CN

DISPERWHEEL® Réglage de la vitesse
Réglage en continu de la vitesse avec encodeur

Affichages numériques
Affichages numériques de la vitesse, de la minuterie, du couple, de la température du produit, de la hauteur de l'outil de dispersion et du dispositif de sécurité

Minuterie
Fonction de minuterie avec affichage du temps de dispersion présélectionné et du temps de dispersion déjà écoulé, commutation sur la deuxième vitesse de rotation commandée par minuterie

Valeurs de coupure
Coupure en cas de température surélevée

Réglage en hauteur
Commande du réglage en hauteur confortable du moteur d'entraînement via le clavier à effleurement.

DISPERSAFE® :
Module de sécurité certifié TÜV pour une utilisation confortable de cuves de différentes tailles sans fins de course ou dispositifs mécaniques. plus ...

Mesure de la hauteur
Plage de travail réglable individuellement de la plus petite cuve à la plus grande (H1, H2, HA)

Clavier à effleurement
Le clavier à effleurement protégé contre les projections d'eau et résistant aux solvants permet une utilisation particulièrement confortable.

Technologie C

DISPERWHEEL® Réglage de la vitesse
Réglage en continu de la vitesse avec encodeur

Grand écran couleur
Affichage de la vitesse, du couple, de l'apport de puissance, de la température du produit, de la minuterie, de la vitesse périphérique et de la hauteur de l'outil de dispersion

Reproductibilité
Procédé de dispersion : vitesse et apport de puissance constants pour une reproductibilité optimale des essais de dispersion, dispersion en température

Enregistrement des données
Enregistrement des paramètres du procédé avec représentation graphique

Valeurs de coupure
Fonction de coupure pour les paramètres température, vitesse, couple et puissance

Base de données
100 enregistrements PRESET réglables individuellement pour : H1,H2, vitesse, minuterie, valeurs d'arrêt, fonction de rampe, etc.

DISPERSAFE®
Module de sécurité certifié TÜV pour une utilisation confortable de cuves différente taille sans fin de course ou dispositifs mécaniques. plus ...

Réglage de la puissance
Réglage de la puissance à vide pour déterminer l’apport de puissance réel

Mesure de la hauteur
Plage de travail réglable individuellement de la plus petite cuve à la plus grande

Connectivité
USB (Wi-Fi, LAN prévu pour 2022)

WINDISP© 7
Interface de données pour le logiciel WINDISP© 7 pour la documentation, l'analyse, la recherche, le développement et le contrôle de la qualité

SK Technologie

Réglage de la vitesse
réglage de la vitesse en continu

Affichages numériques
pour la vitesse, les ampères et la température du produit (en option)

Réglage en hauteur
réglage en hauteur confortable du moteur d'entraînement

Vider le panier de broyage
élément de commande pour vider le panier de broyage

Touches et interrupteurs
pour Power, Start, Stop et ARRÊT D'URGENCE

Technologie SPS

Les disperseurs, broyeurs à billes et broyeurs à panier DISPERMAT® et TORUSMILL® peuvent également être équipés du panneau de commande API (PLC). L'écran graphique permet d'afficher les paramètres de fonctionnement tels que la vitesse de l'apport en puissance, la vitesse périphérique de l'outil de dispersion, le couple et la température du produit. La combinaison de l'affichage graphique et de la commande programmable standardisée permet  l'extension et l'adaptation du système de commande à d'autres installations techniques.
