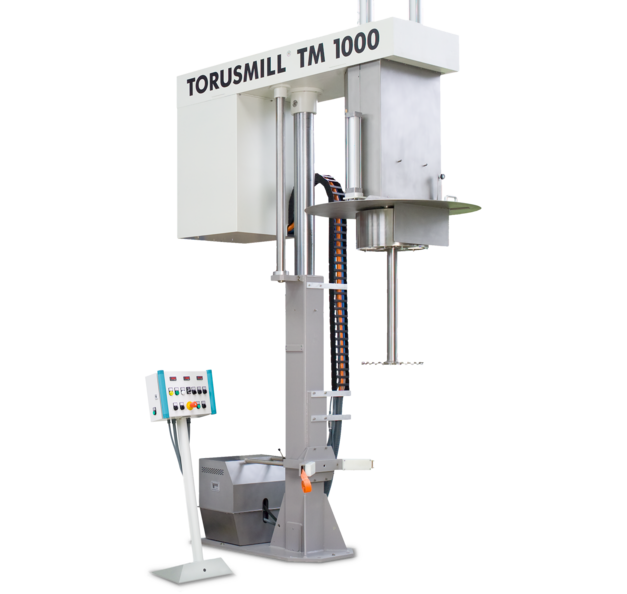

Broyeur à panier TORUSMILL® TM1000
2 en 1: Broyeur à panier breveté avec disperseur intégré pour des cuves de jusqu'à 2500 litres
- Puissance
- 45 – 55 kW
- Produit
- 250 – 1600 litres
- Commande
- C / TM / SPS
Le broyeur à panier TORUSMILL® TM1000 est un système de dispersion et de broyage breveté qui permet de disperser des produits de haute qualité de manière particulièrement économique et écologique. Avec le mehr
Description
SAVE TIME : Liaison très efficace entre le disperseur et le broyeur à panier. Dispersion et broyage fin avec une seule machine. Options : ATEX Zone 0/1/2, version à vide, commande API, version céramique, système de raclage
Le broyeur à panier TORUSMILL® TM1000 est un système de dispersion et de broyage breveté qui permet de disperser des produits de haute qualité de manière particulièrement économique et écologique. Avec le TORUSMILL® TM1000, il est possible de prédisperser dans la même cuve avec un disque de dispersion, puis de broyer très finement avec un broyeur à immersion intégré dans le système. L'innovation consiste ici en une combinaison intelligente d'un disperseur éprouvé et d'un broyeur à immersion intégré. Lors du processus de dispersion avec le TORUSMILL® TM1000, le produit est d'abord pré-dispersé avec un disque de dispersion. Le panier de broyage en forme de tore "se gare" alors dans la partie supérieure de la machine. Après la prédispersion, le panier de broyage rempli de billes de broyage ainsi que l'outil de broyage sont descendus dans la matière à disperser, et le processus de broyage pour le broyage ultrafin commence. La circulation rapide de la base de broyage dans le panier est générée par le rotor de broyage et sa pompe rotative intégrée. On peut ainsi réaliser la dispersion et le broyage très rapidement en obtenant ainsi d'excellents résultats de dispersion et une répartition granulométrique très étroite. Étant donné que des pompes, conduites, organes d'arrêt ainsi que des cuves secondaires ne sont pas nécessaires, le nettoyage est, de par le système, très simple et un changement rapide de la base de broyage est possible.
De haute qualité. Durable. Orienté vers la pratique. Le système de dispersion breveté TORUSMILL® TM1000 :
- Prédispersion et broyage fin dans un système fermé
- Design particulièrement robuste et fonctionnel
- Débits élevés même pour les produits à haute viscosité grâce à la roue de pompage brevetée
- Excellents résultats de broyage en très peu de temps ainsi qu'une étroite répartition granulométrique
- Scale-up facile du système de laboratoire TML à la machine de production TM537
- Utilisation de cuves propres au client
- Panier de broyage à double paroi et à température réglable avec système de refroidissement forcé
- Gain de place : 2 procédés - 1 machine
- Nettoyage facile et changement de base de broyage particulièrement rapide dus au système
Le broyeur à panier de production TORUSMILL® TM1000 est équipé d'un couvercle rapporté :
Le couvercle solide du broyeur à panier TORUSMILL ® TM1000 permet un réglage facile de la hauteur de l'arbre même pendant le processus de dispersion. Le couvercle repose sûrement sur le bord de la cuve lors du processus de broyage. Le couvercle est équipé en série d'un système d'ajout de produit. Diverses structures de couvercle de cuve sont disponibles en option, comme un éclairage LED, un contrôle de température PT100, un capteur de niveau Liquifant (également en ATEX), ou des verres-regard et différentes trémies de remplissage.
Pour le fonctionnement sous vide ou pour des produits à forte teneur en solvants, il est indispensable d'utiliser un couvercle entièrement fermé. Lors du processus de dispersion sous vide, une cuve à vide adaptée est nécessaire.
Le broyeur à immersion de production TORUSMILL® TM1000 est équipé du trépied hydraulique T6 :
Le trépied T6 du broyeur à panier TORUSMILL® TM1000 est un trépied hydraulique éprouvé pour des volumes de produit de jusqu'à 2000 litres. Le réglage en hauteur se fait hydrauliquement par un système disposé sur le pied du trépied.
Broyeur à panier TORUSMILL® TM1000: Les fonctions les plus importantes
<p>HYDRAULIQUE<br /> Trépied hydraulique robuste</p>
<p>DIRECTIVE 2006/42/CE<br /> Technologie de sécurité intégrée</p>
<p>ZONE 0/1/2<br /> Protection contre les explosions</p>
<p>TECHNOLOGIE TORUSMILL®<br /> Broyage fin sous vide</p>
<p>SYSTÈME DE RACLAGE<br /> pour produits à haute viscosité</p>
<p>TECHNOLOGIE TORUSMILL®<br /> Broyage fin de produits à haute viscosité</p>
<p>BROYAGE FIN<br /> jusqu'à l'échelle nanométrique</p>
<p>CONTROLE DE PROCESSUS<br /> succès de dispersion reproductible</p>
<p>REGLAGE DE VITESSE<br /> avec encodeur</p>
<p>MODULE DE SÉCURITÉ<br /> Certifié TÜV (EN ISO 13849-1)</p>
<p>WINDISP© 7<br /> Documentation, recherche et AQ</p>
<p>DEPUIS 1972<br /> qualité supérieure et technique durable</p>
Caractéristiques de performance
Contrôle de processus
Le broyeur à panier de production TM1000 peut être équipé de différentes technologies de commande.
Technologie C
DISPERWHEEL® Réglage de la vitesse
Réglage en continu de la vitesse avec encodeur
Grand écran couleur
Affichage de la vitesse, du couple, de l'apport de puissance, de la température du produit, de la minuterie, de la vitesse périphérique et de la hauteur de l'outil de dispersion
Reproductibilité
Procédé de dispersion : vitesse et apport de puissance constants pour une reproductibilité optimale des essais de dispersion, dispersion en température
Enregistrement des données
Enregistrement des paramètres du procédé avec représentation graphique
Valeurs de coupure
Fonction de coupure pour les paramètres température, vitesse, couple et puissance
Base de données
100 enregistrements PRESET réglables individuellement pour : H1,H2, vitesse, minuterie, valeurs d'arrêt, fonction de rampe, etc.
DISPERSAFE®
Module de sécurité certifié TÜV pour une utilisation confortable de cuves différente taille sans fin de course ou dispositifs mécaniques. plus ...
Réglage de la puissance
Réglage de la puissance à vide pour déterminer l’apport de puissance réel
Mesure de la hauteur
Plage de travail réglable individuellement de la plus petite cuve à la plus grande
Connectivité
USB (Wi-Fi, LAN prévu pour 2022)
WINDISP© 7
Interface de données pour le logiciel WINDISP© 7 pour la documentation, l'analyse, la recherche, le développement et le contrôle de la qualité
Technologie TM
Réglage de la vitesse
réglage de la vitesse en continu
Affichages numériques
pour la vitesse, les ampères et la température du produit (en option)
Réglage en hauteur
réglage en hauteur confortable du moteur d'entraînement, réglage en hauteur séparé du trépied, du disque de dispersion et du panier de broyage :
Vider le panier de broyage
Elément de commande pour vider le panier de broyage
Touches et interrupteurs
pour Power, Start, Stop et ARRÊT D'URGENCE
Technologie SPS
Les disperseurs, broyeurs à billes et broyeurs à panier DISPERMAT® et TORUSMILL® peuvent également être équipés du panneau de commande API (PLC). L'écran graphique permet d'afficher les paramètres de fonctionnement tels que la vitesse de l'apport en puissance, la vitesse périphérique de l'outil de dispersion, le couple et la température du produit. La combinaison de l'affichage graphique et de la commande programmable standardisée permet l'extension et l'adaptation du système de commande à d'autres installations techniques.
