Broyeurs à panier TORUSMILL® SKV5-EX
Broyeur à immersion antidéflagrant très efficace, de forme compacte, pour des cuves de jusqu'à 1250 litres
- Puissance
- 30 – 45 kW
- Produit
- 100 – 1000 litres
- Commande
- C / SK / SPS
Le broyeur à panier sous vide TORUSMILL® SKV5-EX est équipé d'un système de vide performant. Le système sous vide permet un broyage fin sous vide de produits à viscosité élevée. Cela permet d'éviter les mehr
Description

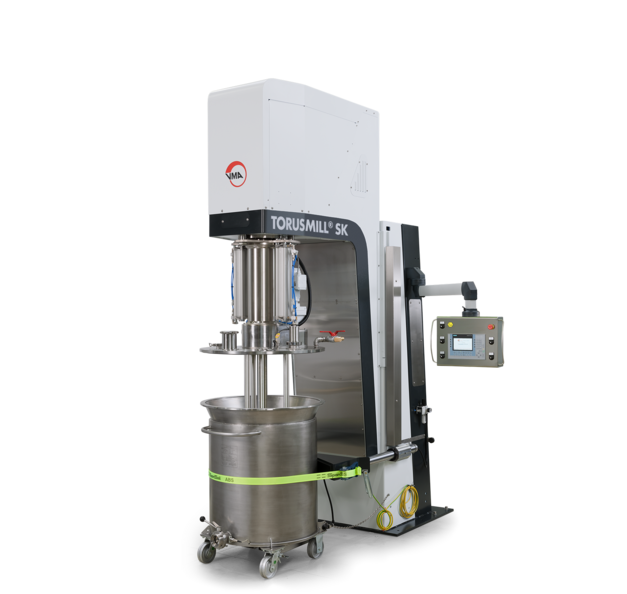

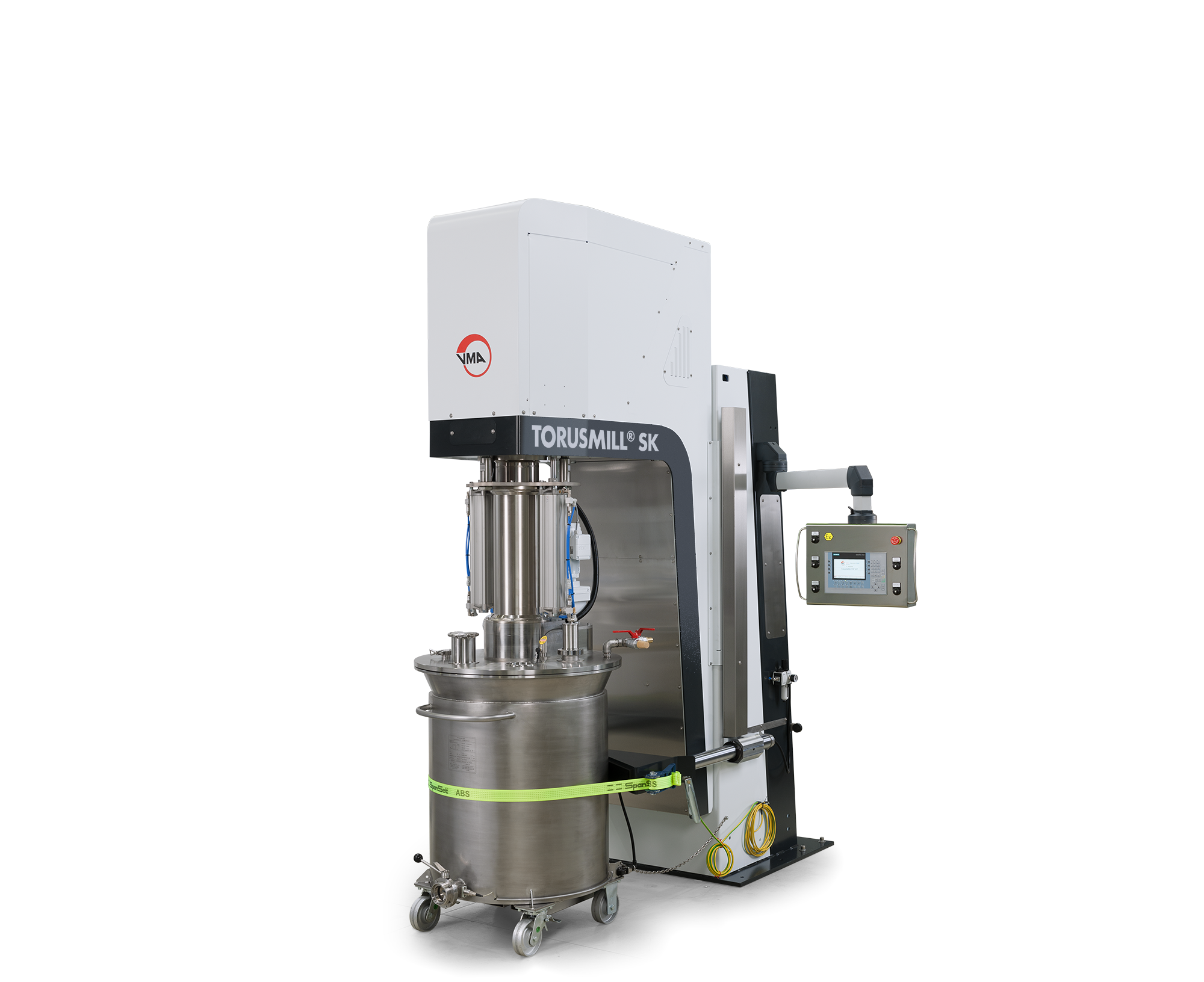

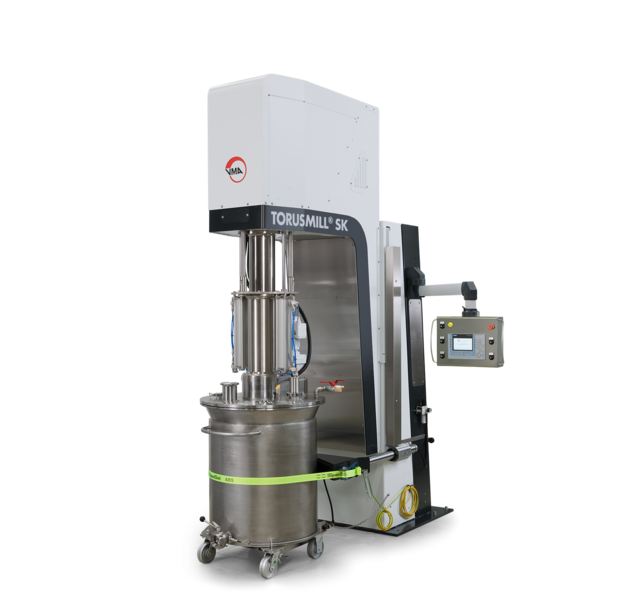

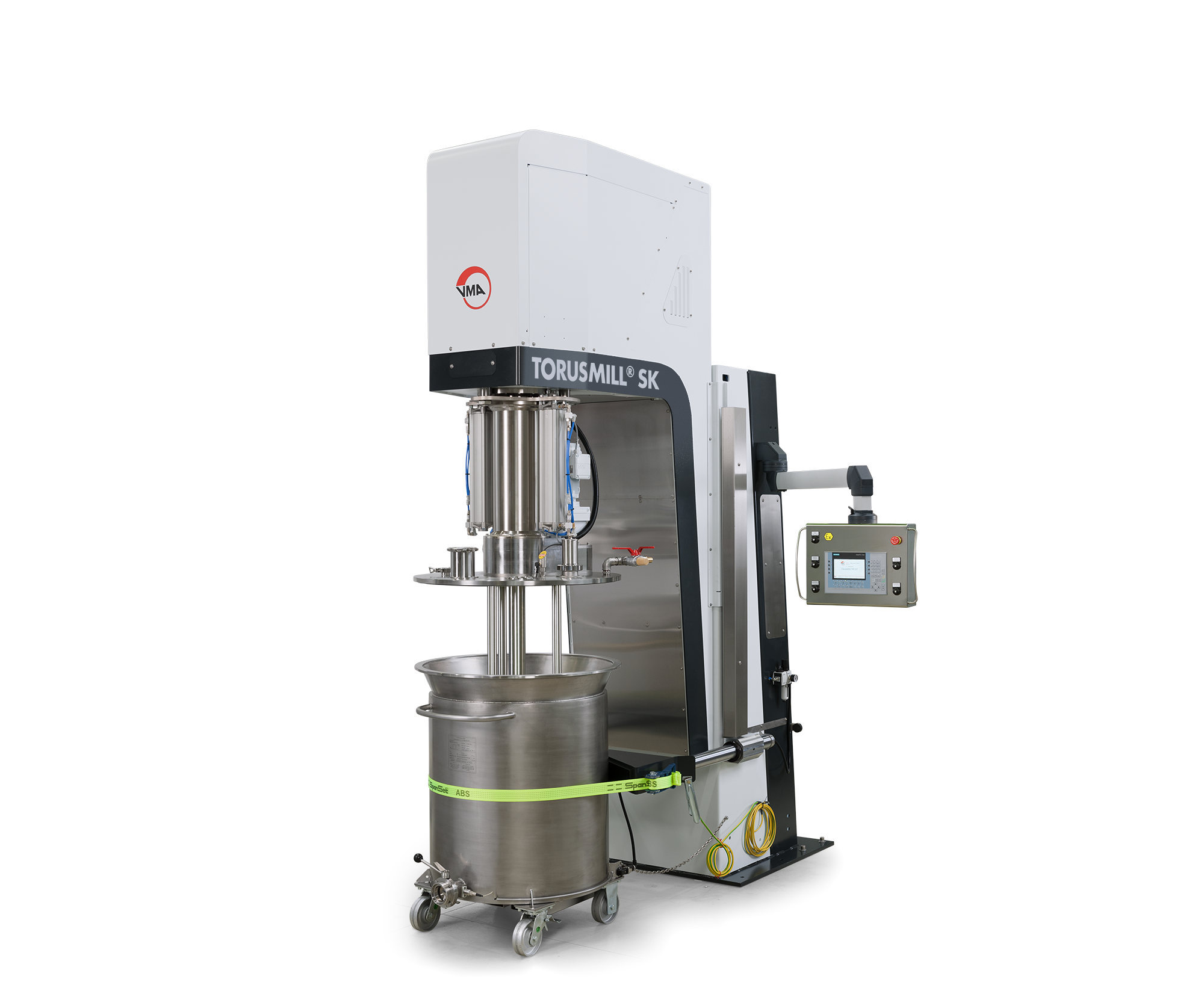

Broyeur à panier sous vide antidéflagrant TORUSMILL® SKV5-EX : d'excellents résultats de broyage fin en très peu de temps !
Le broyeur à panier sous vide TORUSMILL® SKV5-EX est équipé d'un système de vide performant. Le système sous vide permet un broyage fin sous vide de produits à viscosité élevée. Cela permet d'éviter les poches d'air pendant le processus de traitement. Les broyeurs à immersion TORUSMILL® SKV5-EX sont des broyeurs à panier très efficaces qui permettent d'obtenir d'excellents résultats de broyage en très peu de temps. Le broyeur à panier TORUSMILL® SKV5-EX est disponible en différentes variantes de 30 kW à 45 kW de puissance motrice pour le traitement de produits de faible et moyenne viscosité. Le dispositif de serrage fixe du broyeur à immersion TORUSMILL® SKV5-EX peut recevoir des cuves d'un volume de jusqu'à 1250 litres. La circulation rapide de la base de broyage à travers le panier de broyage est assurée par une roue de pompage intégrée et brevetée. On obtient ainsi un nombre de passages élevé et un spectre granulométrique étroit. Le disque de dispersion monté sous le panier de broyage garantit un mélange sans espace mort de la base de broyage dans la cuve de broyage.
- Panier de broyage à double paroi à température réglable : La chaleur générée lors du broyage de la base de broyage est évacuée efficacement par le liquide de thermostatisation forcé en forme de spirale
- Excellente circulation de la base de broyage grâce à la roue de pompage brevetée et au disque de dispersion
- Scale-up facile du broyeur à panier de laboratoire TORUSMILL® TML au broyeur à panier de production TORUSMILL® SK
- Utilisation de cuves propres du client, même de tailles différentes
Le broyeur à panier antidéflagrant répond à la classe de protection ATEX actuelle selon 2014/34/UE (ATEX 100a) : II 2G Ex h IIB T3 Gb.
Le broyeur à panier sous vide antidéflagrant TORUSMILL® SKV5-EX est équipé d'un couvercle rapporté :
Le couvercle solide du broyeur à panier TORUSMILL® SKV5-EX permet un réglage facile de la hauteur de l'arbre même pendant le processus de dispersion. Le couvercle repose sûrement sur le bord de la cuve lors du processus de broyage. Même dans des conditions de vide, un réglage en hauteur du panier de broyage est possible. Le couvercle est équipé en série d'un système d'ajout de produit. Diverses structures de couvercle de cuve sont disponibles en option, comme un éclairage LED, un contrôle de température PT100, un capteur de niveau Liquifant (également en ATEX), ou des verres-regard et différentes trémies de remplissage.
Le broyeur à immersion sous vide antidéflagrant TORUSMILL® SKV5-EX est équipé du trépied BK5 :
Le trépied élégant de la gamme TORUSMILL® SK5 est équipé d'un réglage en hauteur électrique intégré. Cette construction intelligente et particulièrement robuste a été recréé selon des aspects purement fonctionnels et économiques et souligne l'exigence d'innovation de la technologie TORUSMILL®.
Les domaines d'application de nos broyeurs à panier TORUSMILL® SKV5-EX de haute qualité sont multiples :
- peintures et vernis
- pigments et additifs
- encres d'impression
- chimie
- matières plastiques
- chimie du bâtiment
- électronique
- colles
- revêtements
- pharmacie et cosmétique
- microbiologie
- agrochimie
- céramique etc.
Broyeurs à panier TORUSMILL® SKV5-EX: Les fonctions les plus importantes
<p>TECHNOLOGIE TORUSMILL®<br /> Broyage fin sous vide</p>
<p>TECHNOLOGIE TORUSMILL®<br /> Broyage fin de produits à haute viscosité</p>
<p>ZONE 0/1/2<br /> Protection contre les explosions</p>
<p>SYSTÈME DE BROAYAGE<br /> en ZrO2 ou SiSiC</p>
<p>ÉLECTRIQUE<br /> Maniement très simple, design fonctionnel</p>
<p>DIRECTIVE 2006/42/CE<br /> Technologie de sécurité intégrée</p>
<p>BROYAGE FIN<br /> jusqu'à l'échelle nanométrique</p>
<p>CONTROLE DE PROCESSUS<br /> succès de dispersion reproductible</p>
<p>REGLAGE DE VITESSE<br /> avec encodeur</p>
<p>MODULE DE SÉCURITÉ<br /> Certifié TÜV (EN ISO 13849-1)</p>
<p>WINDISP© 7<br /> Documentation, recherche et AQ</p>
<p>DEPUIS 1972<br /> qualité supérieure et technique durable</p>
Caractéristiques de performance
Groupes d'appareils
Groupe II: Appareils destinés à être utilisés en atmosphères explosibles poussiéreuses ou gazeuses
| Catégorie 1 | Catégorie 2 | Catégorie 3 | |
|---|---|---|---|
| Danger | permanent, fréquent ou de longue durée | occasionnel | rare ou de courte durée |
| Exigence | sécurité élevée | sécurité très élevée | sécurité normale |
| Zone / Groupe de substances | Zone 0 / Gaz Zone 20 / Poussière | Zone 1 / Gaz Zone 21 / Poussière | Zone 2 / Gaz Zone 22 / Poussière |
Groupes d'explosion, classes de température et températures d'inflammation
Exemples d'affectation des gaz et des vapeurs aux classes de température et aux groupes d'explosion.
| Groupe d'explosion | T1 >450°C | T2 300 ‒ 450°C | T3 200 ‒ 300°C | T4 135 ‒ 200°C | T5 100 ‒ 135°C | T6 85 ‒ 100°C |
|---|---|---|---|---|---|---|
| IIA | Acétone Éthane Ammoniac Benzène Acide acétique Oxyde de carbone Méthane Méthanol Chlorure de méthyle Naphtalène Phénol Propane Toluène | i-Acétate d'amyle n-Butane Alcool n-butylique Cyclohexanol 1,2 -Dichloroéthane Anhydride acétique | Essence Diesel Kérosènes Huiles de chauffage n-Hexane | Acétaldéhyde | ||
| IIB | Gaz de ville | Éthylène | Sulfure d'hydrogène | Éthyléther | ||
| IIC | Hydrogène | Acétylène | Sulfure de carbone |
Contrôle de processus
Le broyeur à panier de production SKV5-EX peut être équipé de différentes technologies de commande.
Technologie C
DISPERWHEEL® Réglage de la vitesse
Réglage en continu de la vitesse avec encodeur
Grand écran couleur
Affichage de la vitesse, du couple, de l'apport de puissance, de la température du produit, de la minuterie, de la vitesse périphérique et de la hauteur de l'outil de dispersion
Reproductibilité
Procédé de dispersion : vitesse et apport de puissance constants pour une reproductibilité optimale des essais de dispersion, dispersion en température
Enregistrement des données
Enregistrement des paramètres du procédé avec représentation graphique
Valeurs de coupure
Fonction de coupure pour les paramètres température, vitesse, couple et puissance
Base de données
100 enregistrements PRESET réglables individuellement pour : H1,H2, vitesse, minuterie, valeurs d'arrêt, fonction de rampe, etc.
DISPERSAFE®
Module de sécurité certifié TÜV pour une utilisation confortable de cuves différente taille sans fin de course ou dispositifs mécaniques. plus ...
Réglage de la puissance
Réglage de la puissance à vide pour déterminer l’apport de puissance réel
Mesure de la hauteur
Plage de travail réglable individuellement de la plus petite cuve à la plus grande
Connectivité
USB (Wi-Fi, LAN prévu pour 2022)
WINDISP© 7
Interface de données pour le logiciel WINDISP© 7 pour la documentation, l'analyse, la recherche, le développement et le contrôle de la qualité
SK Technologie
Réglage de la vitesse
réglage de la vitesse en continu
Affichages numériques
pour la vitesse, les ampères et la température du produit (en option)
Réglage en hauteur
réglage en hauteur confortable du moteur d'entraînement
Vider le panier de broyage
élément de commande pour vider le panier de broyage
Touches et interrupteurs
pour Power, Start, Stop et ARRÊT D'URGENCE
Technologie SPS
Les disperseurs, broyeurs à billes et broyeurs à panier DISPERMAT® et TORUSMILL® peuvent également être équipés du panneau de commande API (PLC). L'écran graphique permet d'afficher les paramètres de fonctionnement tels que la vitesse de l'apport en puissance, la vitesse périphérique de l'outil de dispersion, le couple et la température du produit. La combinaison de l'affichage graphique et de la commande programmable standardisée permet l'extension et l'adaptation du système de commande à d'autres installations techniques.
