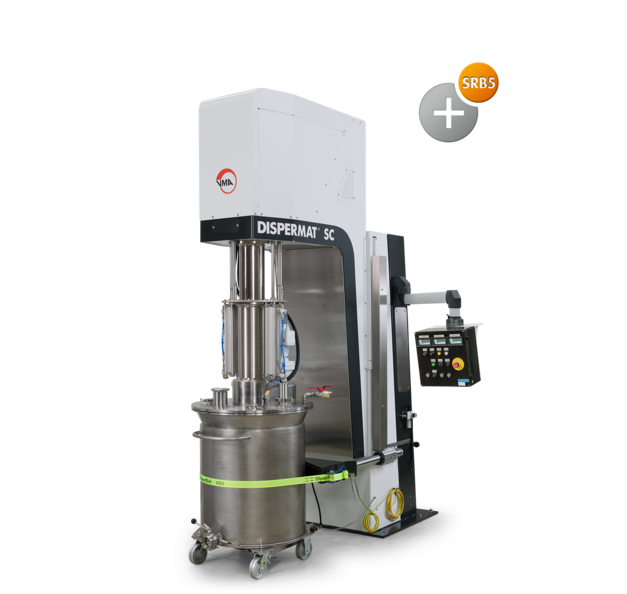

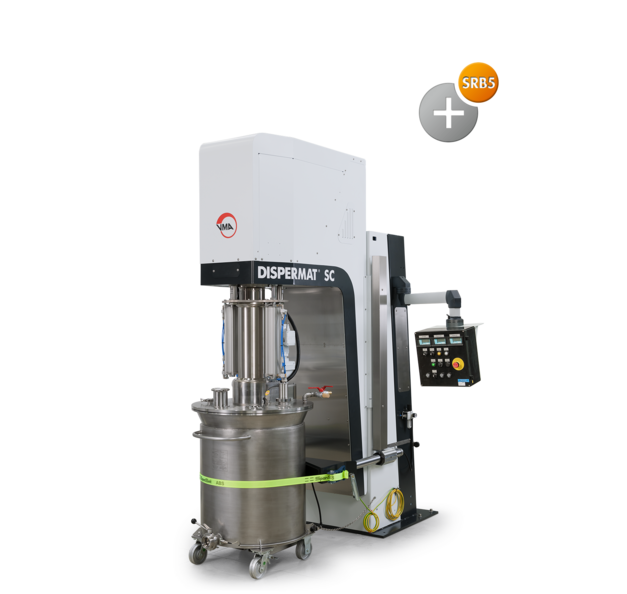

Disperseur DISPERMAT® SCV5-EX
Disperseur sous vide de production antidéflagrant pour des cuves de jusqu'à 1250 litres
- Puissance
- 30 – 45 kW
- Produit
- 80 – 1000 litres
- Commande
- C / SC / SPS
Description
Disperseurs sous vide DISPERMAT® SCV5-EX antidéflagrans pour la production
Le disperseur sous vide de production DISPERMAT® SCV5-EX est équipé d'un système de vide performant. Le système de vide permet de disperser sous vide des produits fortement visqueux. Cela permet d'éviter les poches d'air pendant le processus de traitement. Le disperseur DISPERMAT® SCV5-EX est un disperseur de production polyvalent pour des quantités de produits de 80 à 1000 litres. Le disperseur est disponible pour des tailles de cuve de jusqu'à 1250 litres. Le disperseur de production antidéflagrant répond à la classe de protection ATEX actuelle selon 2014/34/UE (ATEX 100a) : II 2G Ex h IIB T3 Gb.
Le disperseur de production sous vide DISPERMAT® SCV5-EX antidéflagrant dispose d'un couvercle rapporté :

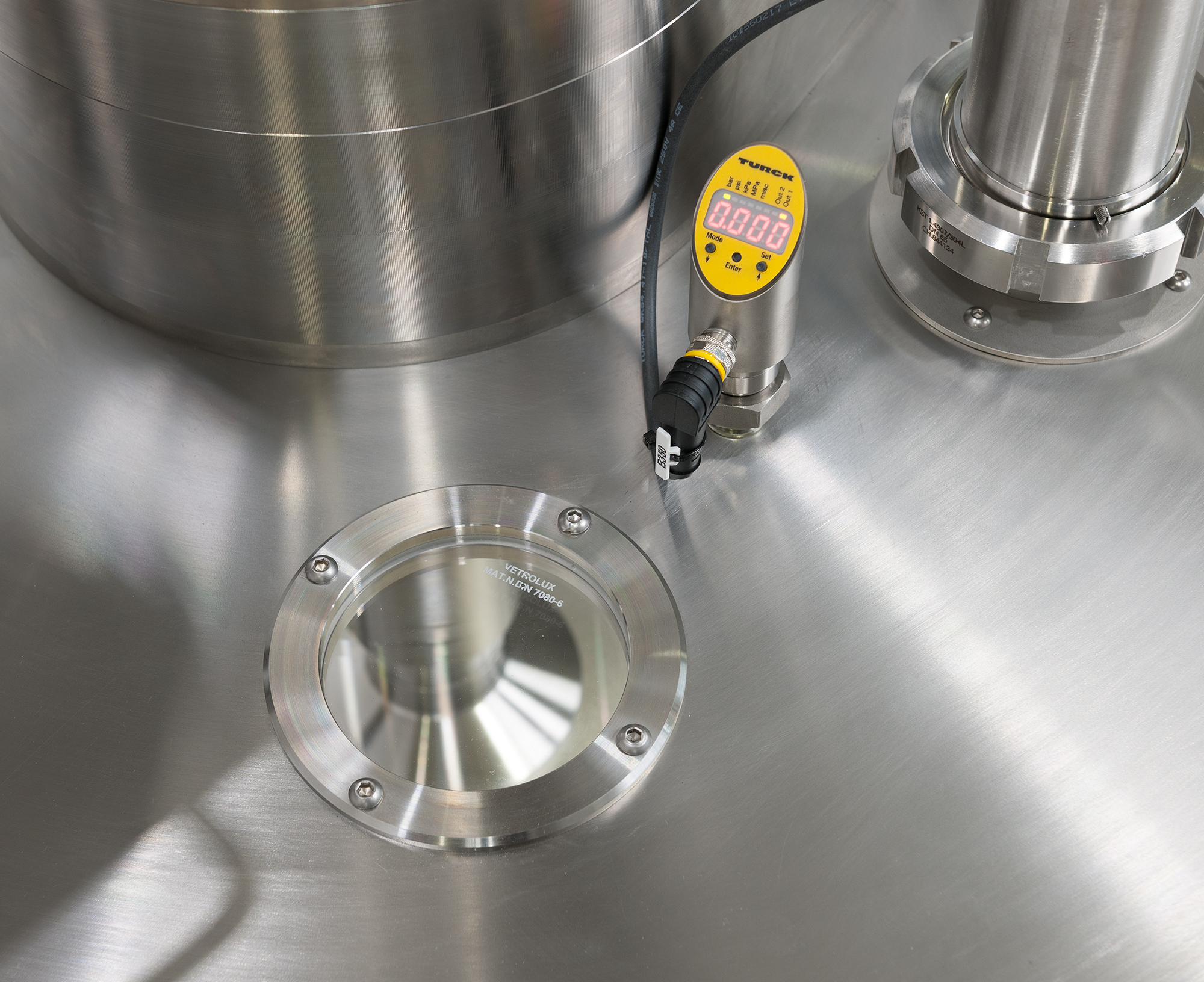

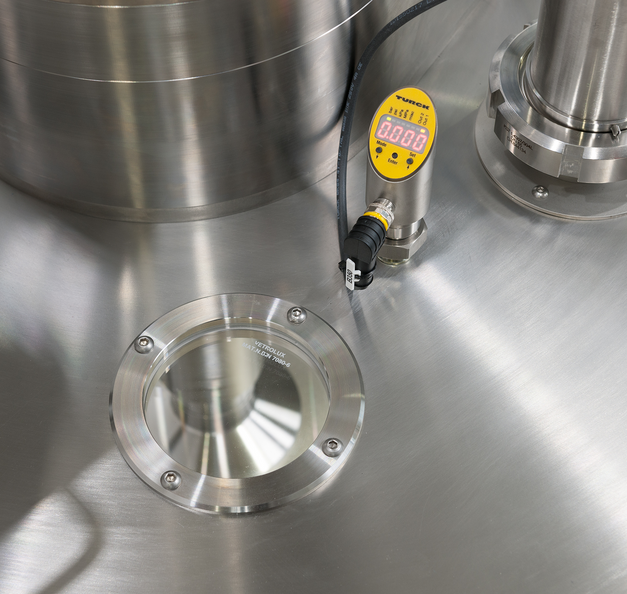

Le couvercle solide du DISPERMAT® SCV5-EX permet un réglage facile de la hauteur de l'arbre même pendant le processus de dispersion. Le couvercle repose sûrement sur le bord de la cuve lors du processus de dispersion. Même dans des conditions de vide, un réglage en hauteur de l'outil de dispersion est possible. Le couvercle est équipé en série d'un système d'ajout de produit. Diverses structures de couvercle de cuve sont disponibles en option, comme un éclairage LED, un contrôle de température PT100, un capteur de niveau Liquifant (également en ATEX), ou des verres-regard et différentes trémies de remplissage.
Le disperseur de production DISPERMAT® SCV5-EX est équipé du trépied compact BK5 :
Le trépied élégant de la gamme DISPERMAT® SCV5-EX est équipé d'un réglage en hauteur électrique intégré. Cette construction intelligente et particulièrement robuste a été recréé selon des aspects purement fonctionnels et économiques et souligne l'exigence d'innovation de la technologie DISPERMAT®.
Les domaines d'application de nos disperseurs DISPERMAT® SCV5-EX de haute qualité sont multiples :
- peintures et vernis
- pigments et additifs
- encres d'impression
- chimie
- matières plastiques
- chimie du bâtiment
- électronique
- colles
- revêtements
- pharmacie et cosmétique
- microbiologie
- agrochimie
- céramique etc.
Disperseur DISPERMAT® SCV5-EX: Les fonctions les plus importantes
<p>TECHNOLOGIE DISPERMAT®<br /> Dispersion sous vide</p>
<p>ZONE 0/1/2<br /> Protection contre les explosions</p>
<p>ÉLECTRIQUE<br /> Maniement très simple, design fonctionnel</p>
<p>DIRECTIVE 2006/42/CE<br /> Technologie de sécurité intégrée</p>
<p>SYSTÈMES MODULAIRES<br /> Flexible. Puissant. Innovant.</p>
<p>CONTROLE DE PROCESSUS<br /> succès de dispersion reproductible</p>
<p>REGLAGE DE VITESSE<br /> avec encodeur</p>
<p>MODULE DE SÉCURITÉ<br /> Certifié TÜV (EN ISO 13849-1)</p>
<p>WINDISP© 7<br /> Documentation, recherche et AQ</p>
<p>TECHNOLOGIE DISPERMAT®<br /> Dispersion de substances à haute viscosité</p>
<p>DEPUIS 1972<br /> qualité supérieure et technique durable</p>
Caractéristiques de performance
Groupes d'appareils
Groupe II: Appareils destinés à être utilisés en atmosphères explosibles poussiéreuses ou gazeuses
| Catégorie 1 | Catégorie 2 | Catégorie 3 | |
|---|---|---|---|
| Danger | permanent, fréquent ou de longue durée | occasionnel | rare ou de courte durée |
| Exigence | sécurité élevée | sécurité très élevée | sécurité normale |
| Zone / Groupe de substances | Zone 0 / Gaz Zone 20 / Poussière | Zone 1 / Gaz Zone 21 / Poussière | Zone 2 / Gaz Zone 22 / Poussière |
Groupes d'explosion, classes de température et températures d'inflammation
Exemples d'affectation des gaz et des vapeurs aux classes de température et aux groupes d'explosion.
| Groupe d'explosion | T1 >450°C | T2 300 ‒ 450°C | T3 200 ‒ 300°C | T4 135 ‒ 200°C | T5 100 ‒ 135°C | T6 85 ‒ 100°C |
|---|---|---|---|---|---|---|
| IIA | Acétone Éthane Ammoniac Benzène Acide acétique Oxyde de carbone Méthane Méthanol Chlorure de méthyle Naphtalène Phénol Propane Toluène | i-Acétate d'amyle n-Butane Alcool n-butylique Cyclohexanol 1,2 -Dichloroéthane Anhydride acétique | Essence Diesel Kérosènes Huiles de chauffage n-n-Hexane | Acétaldéhyde | ||
| IIB | Gaz de ville | Éthylène | Sulfure d'hydrogène | Éthyléther | ||
| IIC | Hydrogène | Acétylène | Sulfure de carbone |
Contrôle de processus
Le disperseur sous vide DISPERMAT® SCV5-EX peut être équipé de différentes technologies de commande.
Technologie C
DISPERWHEEL® Réglage de la vitesse
Réglage en continu de la vitesse avec encodeur
Grand écran couleur
Affichage de la vitesse, du couple, de l'apport de puissance, de la température du produit, de la minuterie, de la vitesse périphérique et de la hauteur de l'outil de dispersion
Reproductibilité
Procédé de dispersion : vitesse et apport de puissance constants pour une reproductibilité optimale des essais de dispersion, dispersion en température
Enregistrement des données
Enregistrement des paramètres du procédé avec représentation graphique
Valeurs de coupure
Fonction de coupure pour les paramètres température, vitesse, couple et puissance
Base de données
100 enregistrements PRESET réglables individuellement pour : H1,H2, vitesse, minuterie, valeurs d'arrêt, fonction de rampe, etc.
DISPERSAFE®
Module de sécurité certifié TÜV pour une utilisation confortable de cuves différente taille sans fin de course ou dispositifs mécaniques. plus ...
Réglage de la puissance
Réglage de la puissance à vide pour déterminer l’apport de puissance réel
Mesure de la hauteur
Plage de travail réglable individuellement de la plus petite cuve à la plus grande
Connectivité
USB (Wi-Fi, LAN prévu pour 2022)
WINDISP© 7
Interface de données pour le logiciel WINDISP© 7 pour la documentation, l'analyse, la recherche, le développement et le contrôle de la qualité
SC Technologie
Réglage de la vitesse
réglage de la vitesse en continu
Affichages numériques
pour la vitesse, les ampères et la température du produit (en option)
Réglage en hauteur
réglage en hauteur confortable du moteur d'entraînement
Touches et interrupteurs
pour alimentation, démarrage, arrêt et ARRÊT D'URGENCE
Technologie SPS
Les disperseurs, broyeurs à billes et broyeurs à panier DISPERMAT® et TORUSMILL® peuvent également être équipés du panneau de commande API (PLC). L'écran graphique permet d'afficher les paramètres de fonctionnement tels que la vitesse de l'apport en puissance, la vitesse périphérique de l'outil de dispersion, le couple et la température du produit. La combinaison de l'affichage graphique et de la commande programmable standardisée permet l'extension et l'adaptation du système de commande à d'autres installations techniques.
Systèmes modulaires
Flexible. Puissant. Innovant.
Innovation made in Germany: Grâce aux systèmes de dispersion et de broyage fin modulaires, le Disperseur DISPERMAT® SCV5-EX peut également être utilisé comme Système de dispersion rotor-stator SRB5 .
Système de dispersion rotor-stator SRB5
Système de dispersion rotor‒stator modulaire
Système rotor-stator vertical haute performance pour disperseurs de production DISPERMAT® pour l'homogénéisation, l'émulsification, la mise suspension, la dispersion, le mélange et la dissolution.
Système de dispersion rotor-stator SRB5
