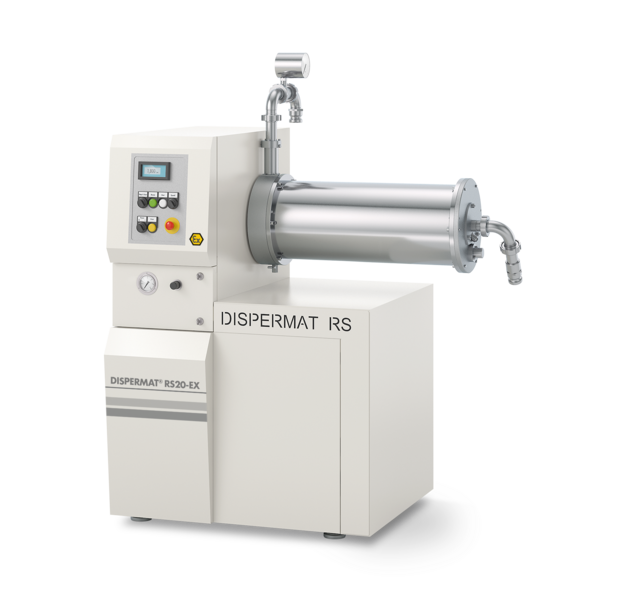

Perlmühle DISPERMAT® RS20-EX

Explosionsgeschützte Rührwerkskugelmühle für die Produktion

Leistung
22 kW
Produkt
100 - 600 Liter/Stunde
Steuerung
C / M-EX / SPS


Seit vielen Jahren ist die VMA-GETZMANN mit den DISPERMAT® und TORUSMILL® Dissolvern, Perlmühlen und Korbmühlen führender Anbieter von innovativer Dispersions- und Mahltechnologie. Die neu entwickelte mehr

Beschreibung

DISPERMAT® RS – die neue Generation explosionsgeschützter Perlmühlen für schnelle und hocheffiziente Mahlergebnisse im Passagen- und Zirkulationsverfahren


Seit vielen Jahren ist die VMA-GETZMANN mit den DISPERMAT® und TORUSMILL® Dissolvern, Perlmühlen und Korbmühlen führender Anbieter von innovativer Dispersions- und Mahltechnologie. Die neu entwickelte explosionsgeschützte horizontale Perlenmühle DISPERMAT® RS20-EX ist mit einem Mahlkammervolumen von 20 Litern für den universellen Einsatz konstruiert. Sie ermöglichen ihren Einsatz sowohl im Passagenbetrieb als auch im Zirkulationsverfahren. Die horizontale Rührwerkskugelmühle lässt sich in wenigen Handgriffen demontieren, so dass ein schneller Produktwechsel gewährleistet ist. Die optionale Kühlung des Rotors ermöglicht auch das Mahlen von temperaturempfindlichen Produkten. Um auch bei anspruchsvollen Anwendungen ultrafeine Partikelgrößen bis in den Nanobereich erreichen zu können, erlaubt die Perlmühle DISPERMAT® RS auch den Einsatz sehr kleiner Mahlperlen ab einem Durchmesser von 0,3 mm. Dadurch ist sie sehr flexibel für ein breites Spektrum von Produkten und Viskositäten einsetzbar.



Um den Abrieb von Metall während des Mahlvorgangs zu vermeiden, kann der Mahlrotor als auch der Mahlkammermantel der horizontalen Perlmühle DISPERMAT® RS mit einer Keramik- oder Kunststoffbeschichtung ausgestattet werden. Dadurch kann ein negativer Einfluss auf die Produkteigenschaften während des Mahlvorganges vermieden werden. Die Produkttrennung ist als Dichtungspatrone realisiert und von der VMA-GETZMANN entwickelt worden. Die besonders kompakte Bauweise der Dichtungspatrone ermöglicht eine schnelle und einfache Reinigung oder auch einen schnellen Austausch. Das Sperrdrucksystem ist bedienungsfreundlich in dem Maschinengehäuse integriert. Die neuentwickelte, optional verfügbare C Steuerung erlaubt eine umfassende Prozesskontrolle und -überwachung des gesamten Mahlvorgangs.



DISPERMAT® RS: Leistungsstarke Rührwerkskugelmühle für die Produktion

  • Hocheffiziente Mahlergebnisse, sowohl Passagen- als auch im Zirkulationsverfahren
  • modernes und robustes Design
  • geschlossenes Maschinengehäuse
  • zweifach gelagerte Antriebswelle
  • großes Spezial-Sieb in VMA-Legierung für hohen Durchsatz und extrem langer Lebensdauer
  • Besonders kompaktes Dichtungssystem für einfache Wartung und raschen Produktwechsel
  • Integriertes Sperrdrucksystem
  • Verwendung von Mahlperlen aus Keramik, Glas oder Edelstahl
  • Doppelwandige Mahlkammer mit spiralgeführtem Kühlwasser
  • alle Teile leicht zugänglich für Wartungsarbeiten
  • das Mahlsystem ist in Hartmetall, Keramik, Kunststoff etc. lieferbar
  • Optional: kühlbarer Mahlrotor
  • Optional: Umfassende Prozesskontrolle mit C-Steuerung
  • Explosionsschutz nach ATEX Zone 0/1/2



Produkthighlights Perlmühle DISPERMAT® RS20-EX

ATEX
<p>ZONE 0/1/2<br /> Explosionsschutz</p>
NANO TECHNOLOGIE
<p>FEINMAHLEN<br /> bis in den Nanobereich</p>
OPTION: KERAMIK VERSION
<p>MAHLSYSTEM<br /> aus ZrO2 oder SiSiC</p>
OPTION: C‒TECHNOLOGIE
<p>PROZESSKONTROLLE<br /> reproduzierbarer Dispergiererfolg</p>
OPTION: DISPERWHEEL®
<p>DREHZAHLVERSTELLUNG<br /> mit Drehimpulsgeber</p>
OPTION: WINDISP© 7
<p>SOFTWARE<br /> Dokumentation, Forschung und QS</p>
MADE IN GERMANY
<p>SEIT 1972<br /> hohe Qualität und langlebige Technik</p>
DISPERMAT®
Typ
Leistung
kW
Mahlkammervolumen
Liter
Produktmenge
Liter/Stunde
Perlmühle DISPERMAT® RS20-EX 22 20 100 – 600


Gerätegruppen
Gruppe II: Geräte zur Verwendung in explosionsgefährdeten Staub- und Gasatmosphären

  Kategorie 1 Kategorie 2 Kategorie 3
Gefahr ständig, häufig oder über längere Zeit gelegentlich selten oder kurzzeitig
Anforderung sehr hohe Sicherheit hohe Sicherheit normale Sicherheit
Zone / Stoffgruppe Zone 0 / Gas
Zone 20 / Staub
Zone 1 / Gas
Zone 21 / Staub
Zone 2 / Gas
Zone 22 / Staub


Explosionsgruppen, Temperaturklassen und Zündtemperaturen
Beispiele für die Zuordnung von Gasen und Dämpfen zu Temperaturklassen und Explosionsgruppen.

Explosionsgruppe

T1
>450°C
T2
300 ‒ 450°C
T3
200 ‒ 300°C
T4
135 ‒ 200°C
T5
100 ‒ 135°C
T6
85 ‒ 100°C
IIA Aceton
Äthan
Ammoniak
Benzol
Essigsäure
Kohlenoxyd
Methan
Methanol
Methylchlorid
Naphtalin
Phenol
Propan
Toluol
i-Amylacetat
n-Butan
n-Butylalkohol
Cyclohexanol
1,2 -Dichloräthan
Essigsäureanhydrid
Benzine
Diesel
Kerosine
Heizöle
n-Hexan
Acetaldehyd
IIB Stadtgas Äthylen Schwefelwasserstoff Äthyläther
IIC Wasserstoff Acetylen       Schwefelkohlenstoff

Die explosionsgeschützte Produktionsperlmühle DISPERMAT® RS-EX kann mit verschiedenen Steuerungen ausgestattet werden:

C - Technologie

DISPERWHEEL® Drehzahlverstellung
Stufenlose Drehzahlverstellung mit Drehimpulsgeber

Großes Farbdisplay
Anzeigen für Drehzahl, Drehmoment, Leistungseintrag, Produkttemperatur, Timer und Umfangsgeschwindigkeit

Reproduzierbarkeit
Dispergierverfahren: konstante Drehzahl und konstanter Leistungseintrag für optimale Reproduzierbarkeit der Dispergierversuche, Temperaturdispergierung

Datenaufzeichnung
Speicherung der Prozessparameter mit grafischer Darstellung

Abschaltwerte
Abschaltfunktion für die Parameter: Temperatur, Drehzahl, Drehmoment und Leistung

Datenbank
100 individuell einstellbare PRESET Datensätze für: Drehzahl, Timer, Abschaltwerte, Rampenfunktion, etc.

Leistungsabgleich
Abgleich der Leerlaufleistung zur Ermittlung des tatsächlichen Leistungseintrags

Konnektivität
USB (Wi-Fi, LAN voraussichtlich 2022)

WINDISP© 7
Datenschnittstelle für die Software WINDISP© 7 zur Dokumentation, Analyse, Forschung, Entwicklung und Qualitätskontrolle

M-EX Technologie

Digitalanzeige
digitale Anzeige der Drehzahl

Drehzahlverstellung
stufenlose Drehzahlverstellung

Ein‒, Ausschalter

NOT-AUS Schalter

SPS Technologie

Die Dissolver, Perlmühlen und Korbmühlen DISPERMAT® und TORUSMILL® können auch mit der SPS-Steuerung ausgestattet werden. Das Grafikdisplay erlaubt die Anzeige der Betriebsparameter wie Drehzahl Leistungseintrag, Umfangsgeschwindigkeit des Dispergierwerkzeuges, Drehmoment und Produkttemperatur. Die Kombination aus einem Grafikdisplay und der standardisierten SPS-Steuerung ermöglicht jederzeit eine Erweiterung sowie Anpassung des Steuerungssystems an weitere verfahrenstechnische Applikationen.
